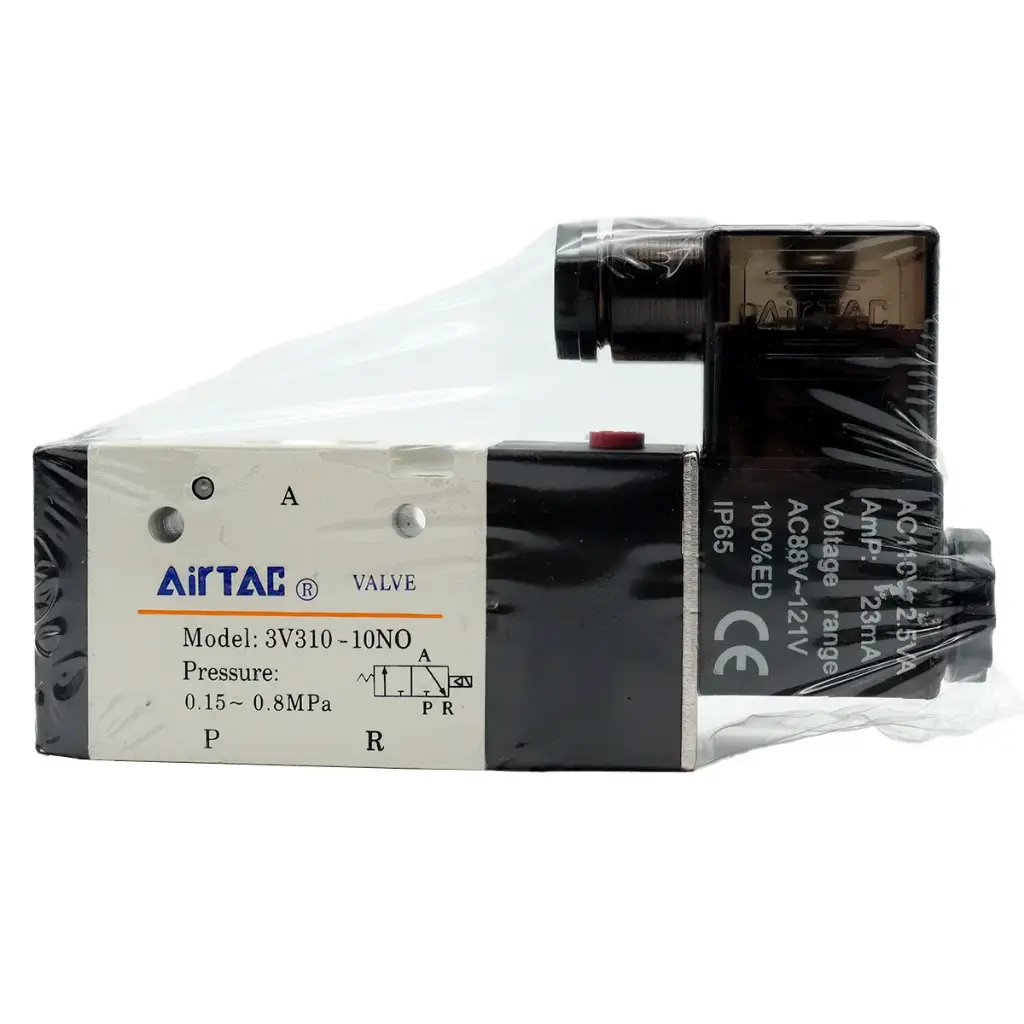

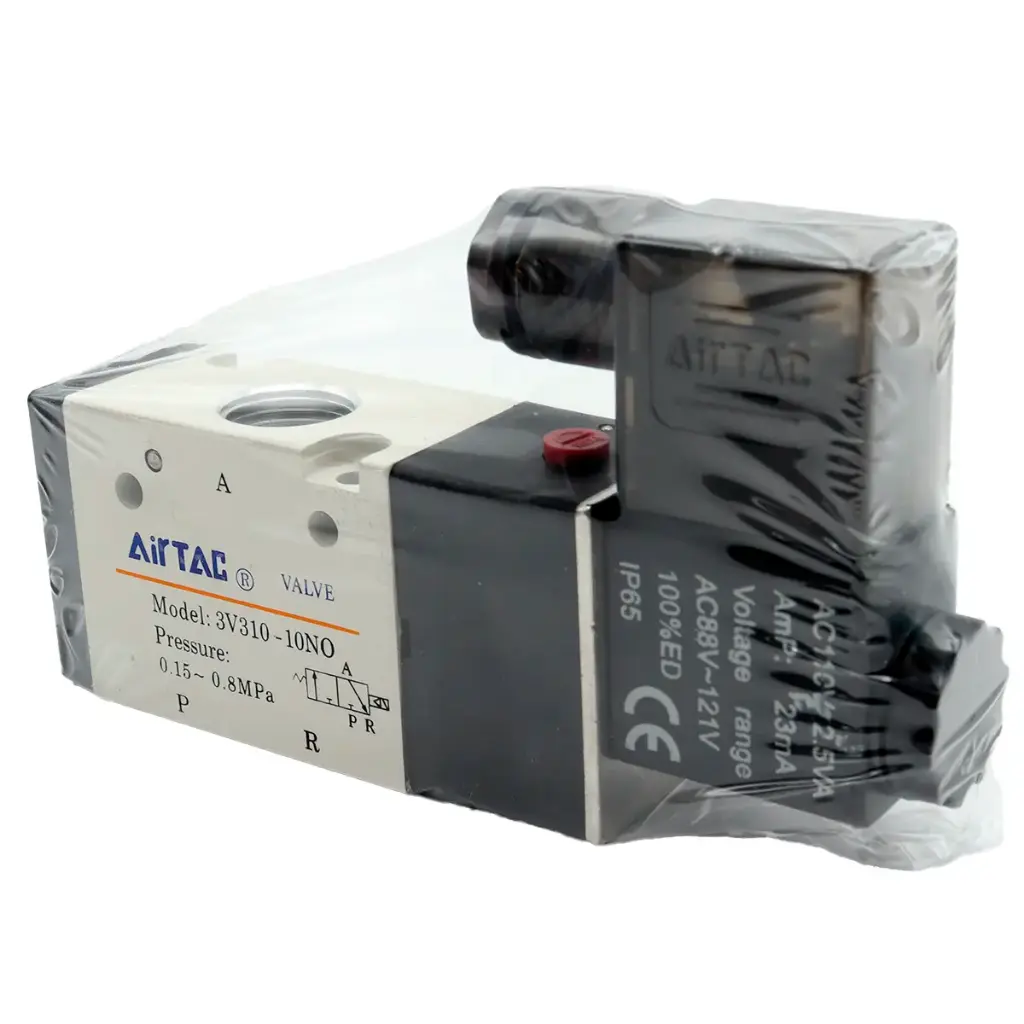

Airtac Válvula Neumática 110V AC 3V310-10-NO 3 Vías 2
Producto: Válvula Neumática
Marca: Airtac
Modelo: 3V310-10-NO
Voltaje: 110V AC
Número de posición: 3 puertos, 2 posiciones
Presión de operación: 0,15~0,8 MPa (21~114 psi)
Tamaño del puerto: Entrada=Salida=3/8"
Medio de trabajo: Aire
Color: Plateado y negro
Material del cuerpo: Aleación de aluminio
Rango de temperatura: -20℃ a 70℃
Medidas:
🔹 Medidas generales:
- Altura total: 120 mm
- Ancho del cuerpo: 40 mm
- Longitud total (incluyendo conector): 69 mm
- Longitud del cuerpo sin conector: 40 mm
- Altura de la sección del cuerpo (sin solenoide): 80 mm aprox.
-Altura de la bobina (solenoide): 40 mm
🔹 Detalles del cuerpo:
- Distancia entre orificios de montaje (Φ4.3): 47.5 mm
- Diámetro de orificios de montaje: Φ4.3 mm (2 piezas)
- Altura desde base hasta primer orificio de montaje: 17.5 mm
- Altura desde base hasta segundo orificio de montaje: 65 mm aprox.
- Espesor de base: 10.5 mm
- Ancho inferior del bloque: 20 mm
- Ancho total (con solenoide): 27 mm
- Distancia entre centros de puertos (frontal):
- Entre puerto superior e inferior: 24 mm
- Entre puertos inferiores: 20.5 mm
- Manual override: ubicado a 30 mm desde la base

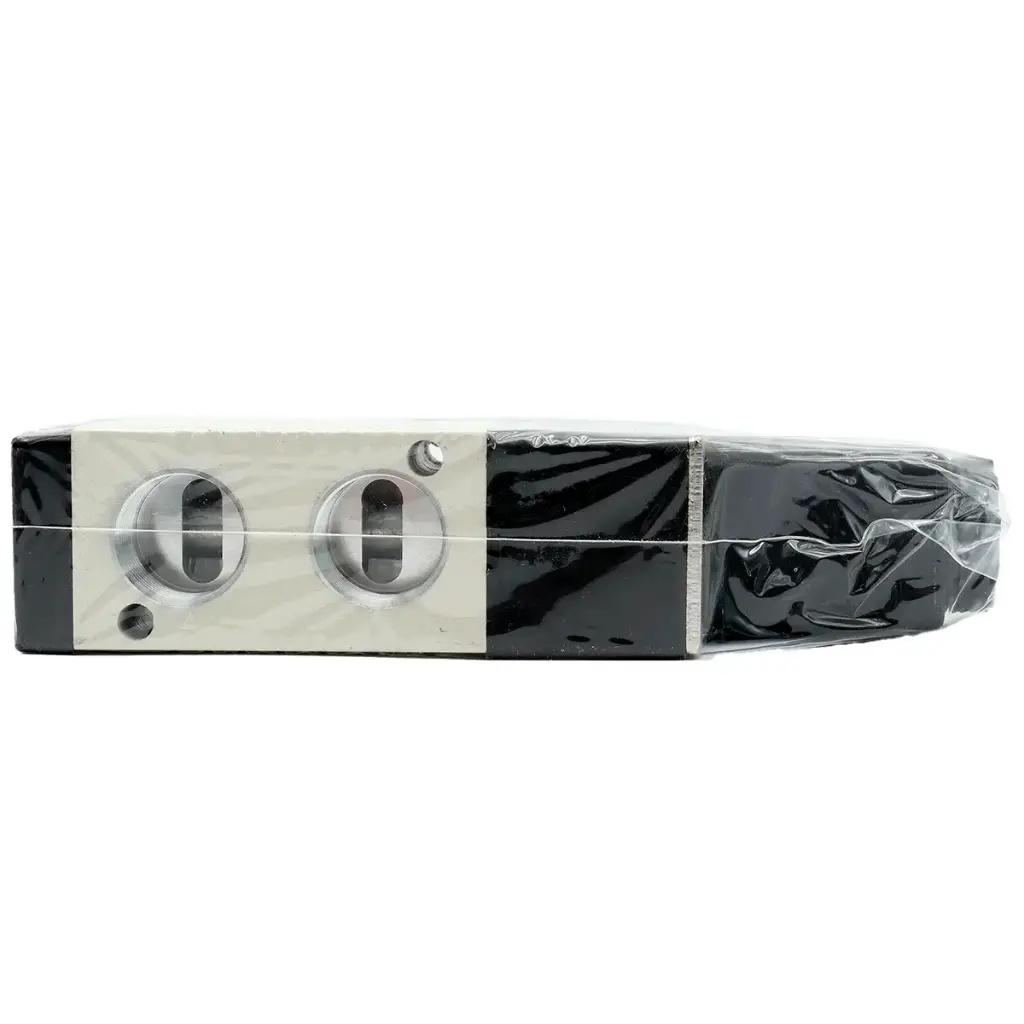

🔹 Conexiones neumáticas:
- Puertos frontales (rosca):
3V310-08 → 1/4”
3V310-10 → 3/8”
Peso: 244g
Contenido: 1 pieza
