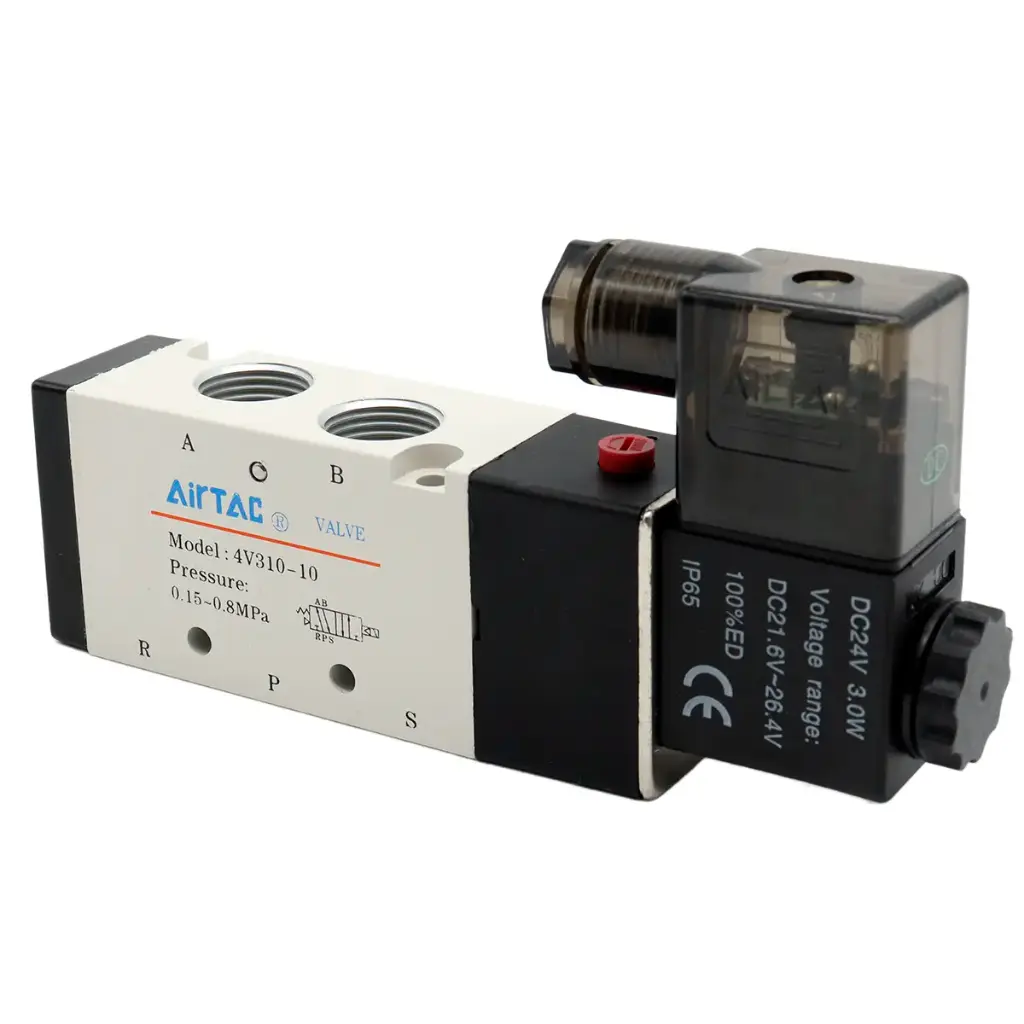

Válvula Neumática Airtac 4V310-10 5 Vías 2 24V DC
Producto: Válvula Neumática
Marca: Airtac
Modelo: 4V310-10
Voltaje: 24V DC
Número de posición: 2 posiciones 5 vías
Presión de operación: 0.15 a 0.8MPa (21 a 114Psi)
Tamaño del puerto: PT 3/8 pulgadas
Medio de trabajo: Aire y agua
Color: Plateado y negro
Material del cuerpo: Aleación de aluminio
Rango de temperatura: -20℃ a 70℃
Medidas:
🔹 Medidas generales:
- Altura total: 135 mm
- Ancho del cuerpo: 40 mm
- Longitud total (incluyendo conector): 69 mm
- Longitud del cuerpo sin conector: 40 mm
- Altura de la bobina (solenoide): 40 mm
- Altura de la sección del cuerpo (sin solenoide): 80 mm
🔹 Detalles del cuerpo:
- Distancia entre orificios de montaje (Φ4.3): 50 mm
- Diámetro de orificios de montaje: Φ4.3 mm
- Altura desde base hasta primer orificio de montaje: 15 mm
- Altura desde base hasta segundo orificio: 65 mm (15 + 50 mm)
- Distancia vertical entre centros de orificios (vista lateral): 24 mm
- Distancia horizontal entre centros de orificios (vista lateral): 28 mm
- Espesor de base: 13.5 mm
- Ancho inferior del bloque: 20 mm
- Ancho superior (con solenoide): 27 mm
🔹 Conexiones neumáticas:
- Puerto 1 (P): entrada de aire — centro inferior
- Puerto 2 (A): salida superior
- Puerto 3 (B): salida media
- Puerto 4 (R1) y 5 (R2): escapes (en la parte posterior, no visibles en vista frontal)
- Diámetro de rosca de puertos: 1/4” (según especificaciones del modelo 4V310-10)
Peso: 277g
Contenido: 1 pieza
