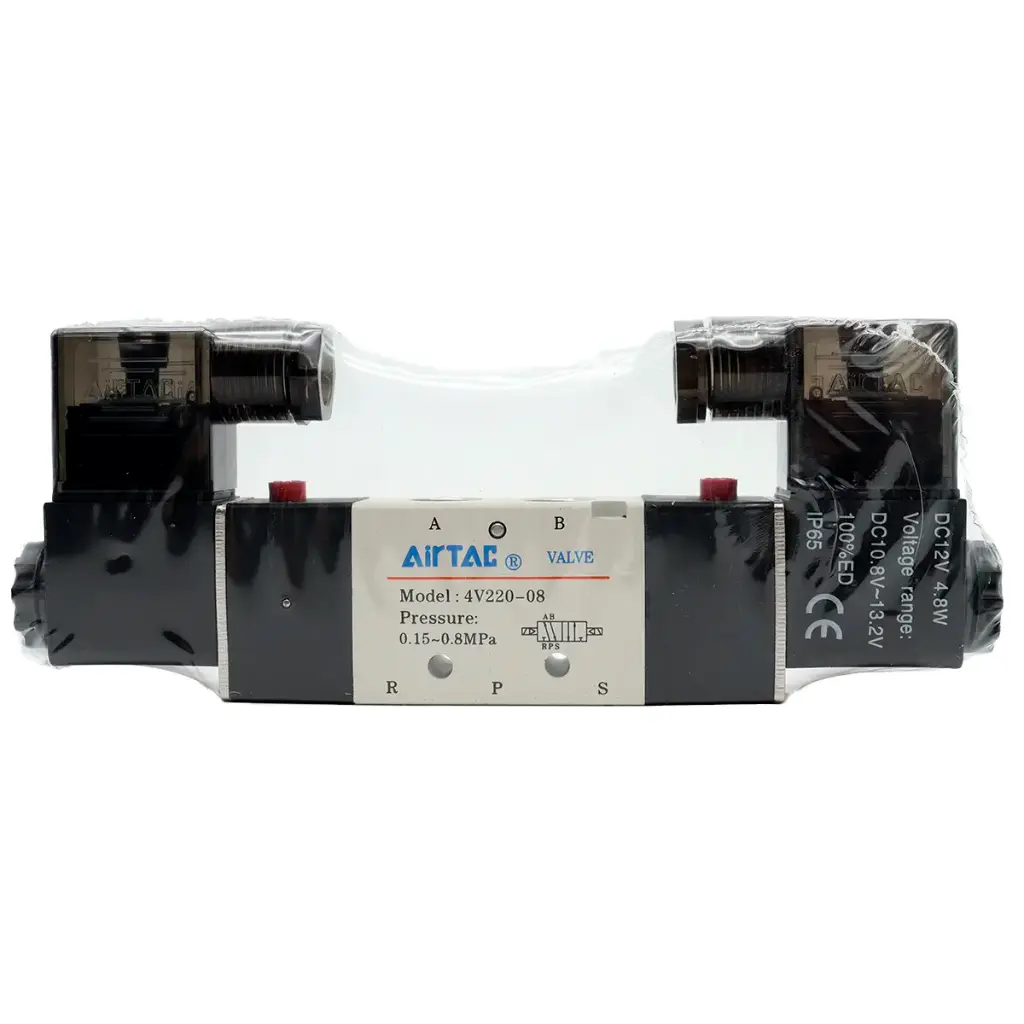

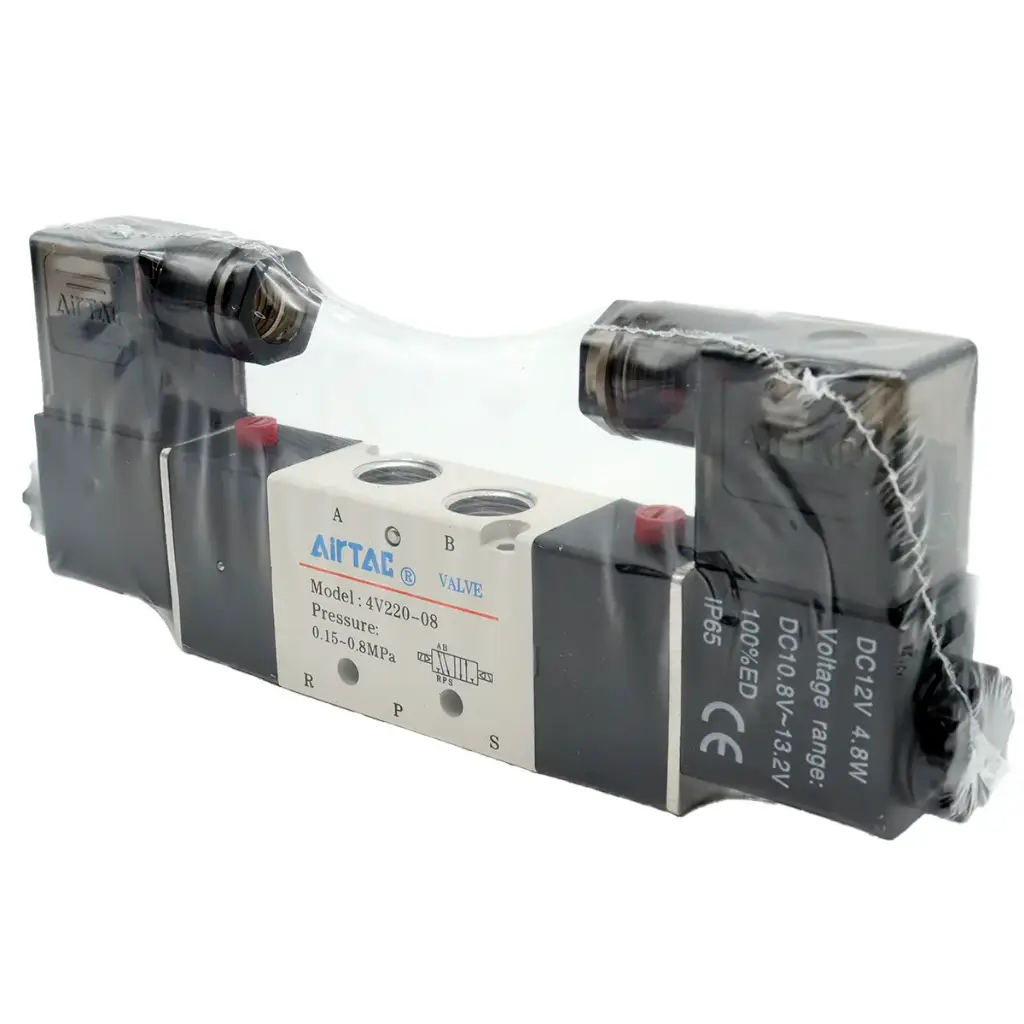

Válvula Neumática Airtac 4V220-08 5 Vías 2 12V DC Doble
Producto: Válvula Neumática
Marca: Airtac
Modelo: 4V220-08
Voltaje: 12V DC
Número de posición: 5 puertos, 2 posiciones
Presión de operación: 0,15~0,8 MPa (21~114 psi)
Tamaño del puerto: Entrada = Salida = 1/4"
Escape = 1/8"
Medio de trabajo: Aire
Color: Plateado y negro
Material del cuerpo: Aleación de aluminio
Rango de temperatura: -20℃ a 70℃
Medidas:
🔹 Medidas generales:
- Altura total: 171 mm
- Ancho del cuerpo: 22 mm
- Longitud total (incluyendo conector): 67 mm
- Cuerpo: 40 mm
- Conector: 27 mm (aprox.)
🔹 Detalles del cuerpo:
- Distancia entre orificios de montaje (Φ4.3): 20 mm
- Diámetro de orificios de montaje: Φ4.3 mm
- Altura desde base hasta primer orificio de montaje: 75.4 mm
- Altura desde base hasta segundo orificio: 171 mm
- Altura desde base hasta parte superior del solenoide: 171 mm
- Altura de la sección del solenoide: 61 mm
- Ancho de base: 35 mm
- Altura de separación entre solenoides: 67.4 mm
🔹Conexiones neumáticas:
- Puertos (frontal):
a) Puerto A (2-A) → diámetro 3 mm
b) Puerto B (3-B) → diámetro 3 mm
c) Puerto P (1-P) → diámetro 3 mm
Peso: 291g
Contenido: 1 pieza
