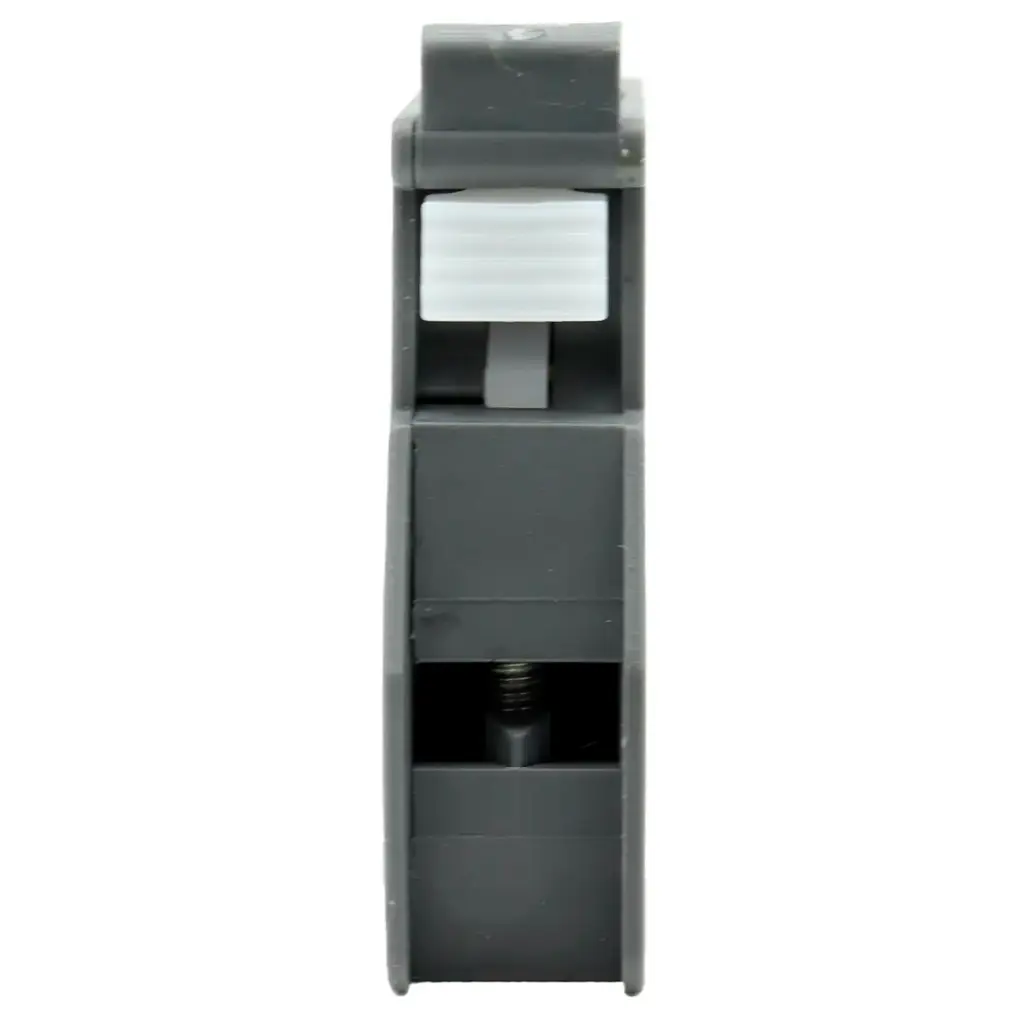

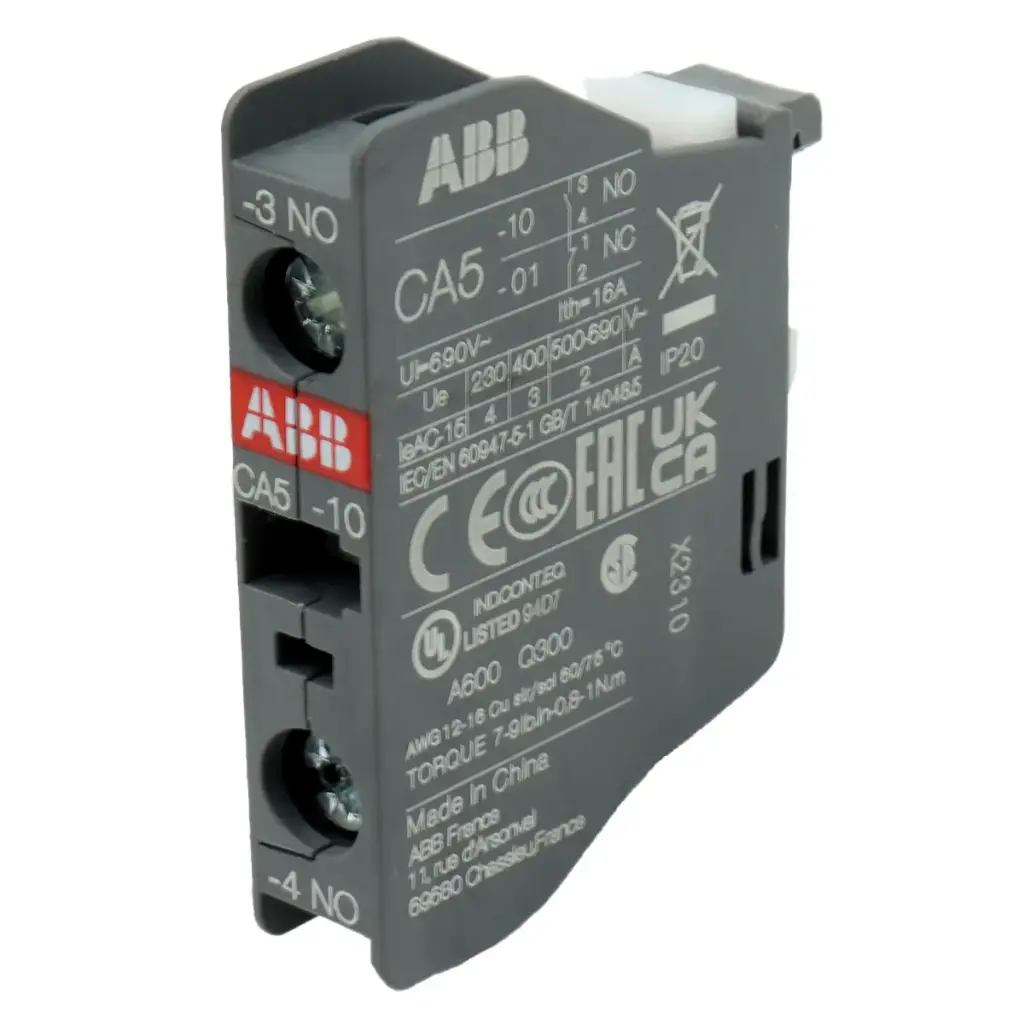

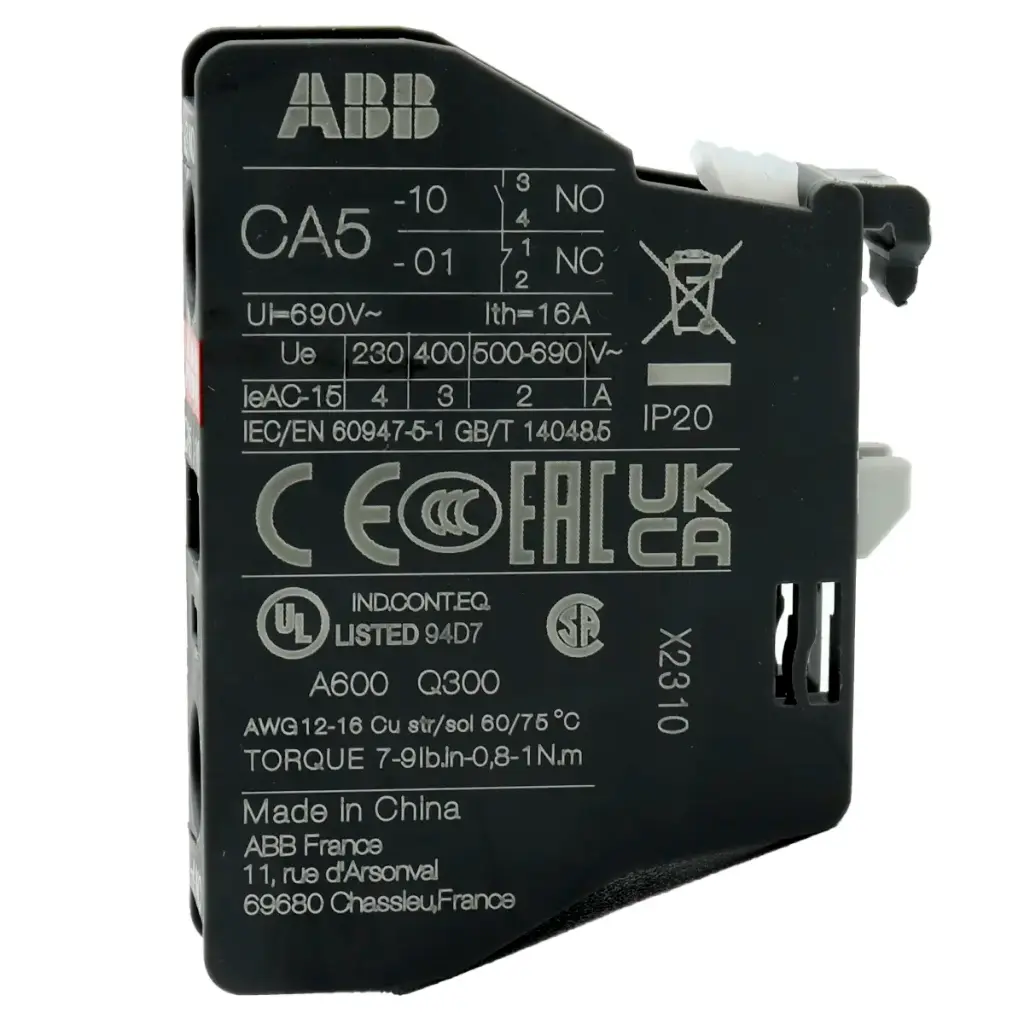

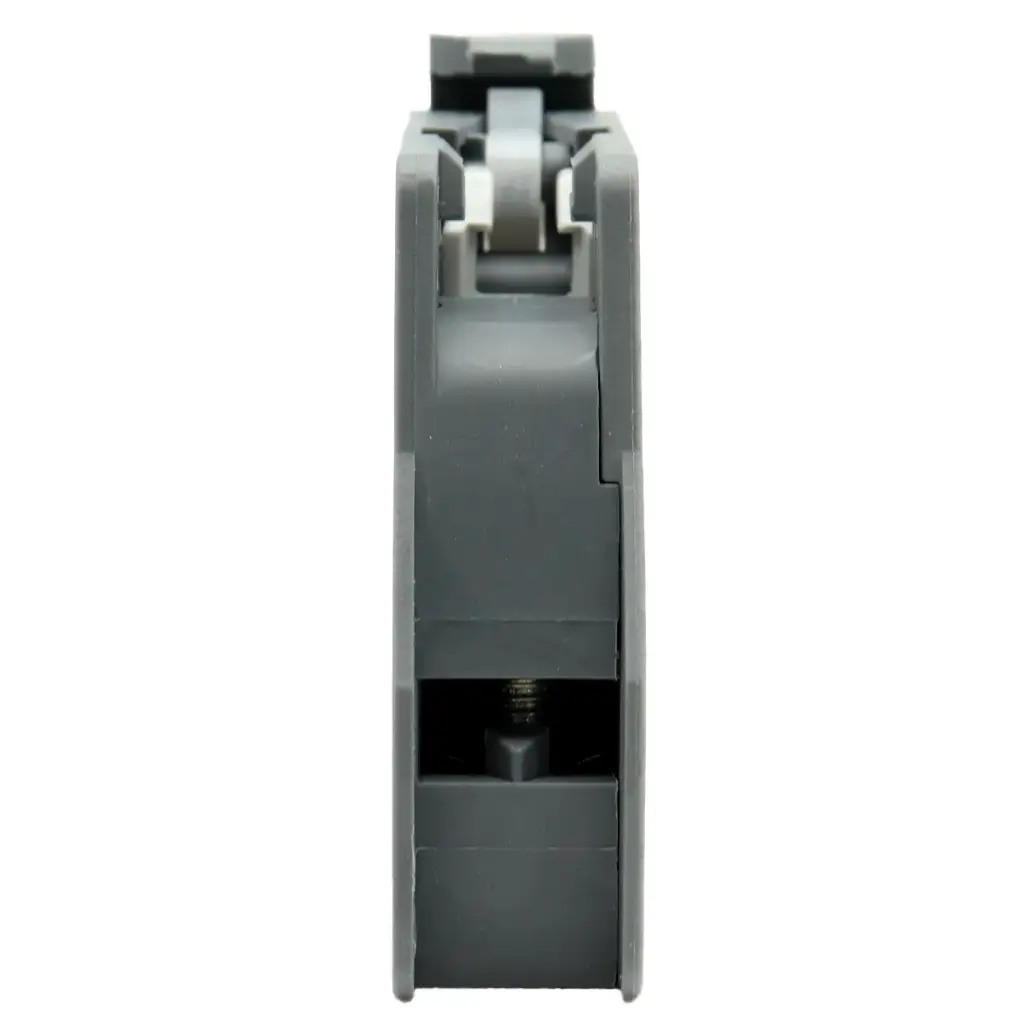

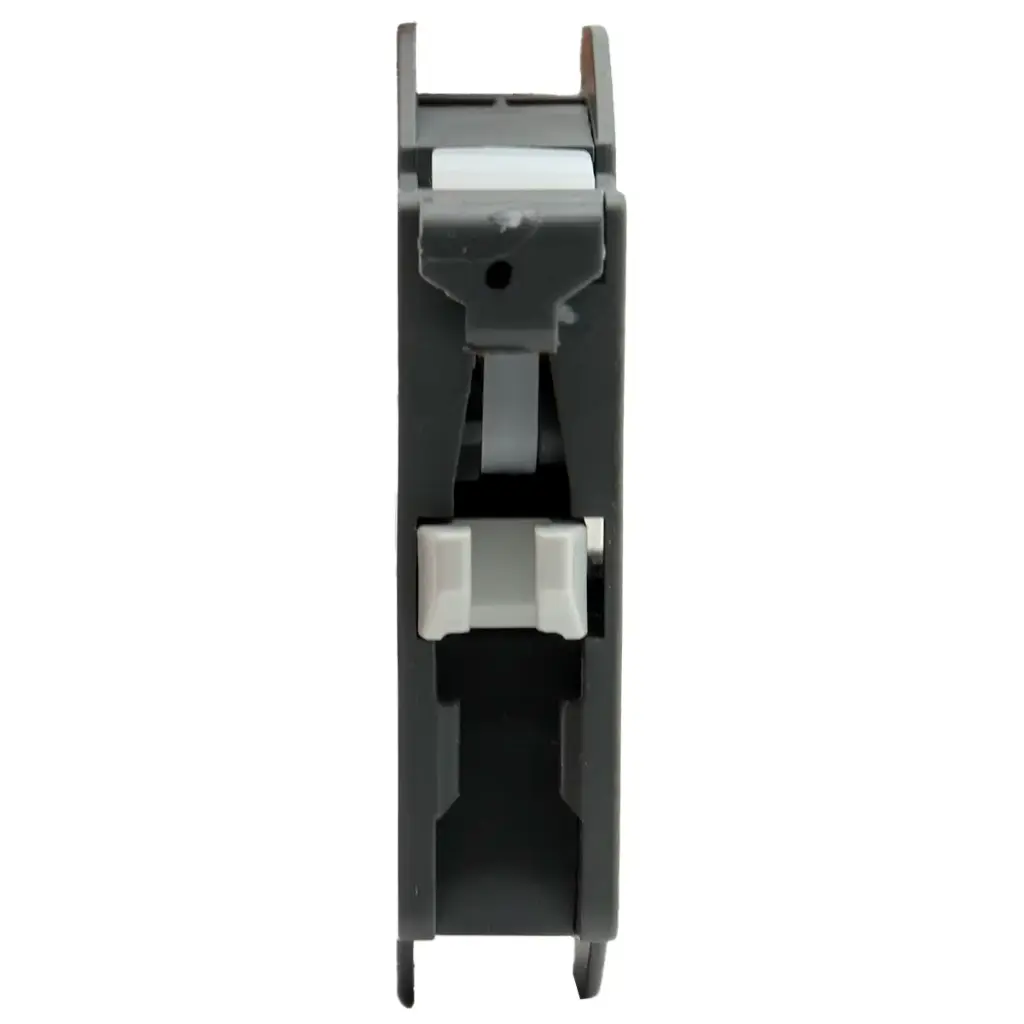

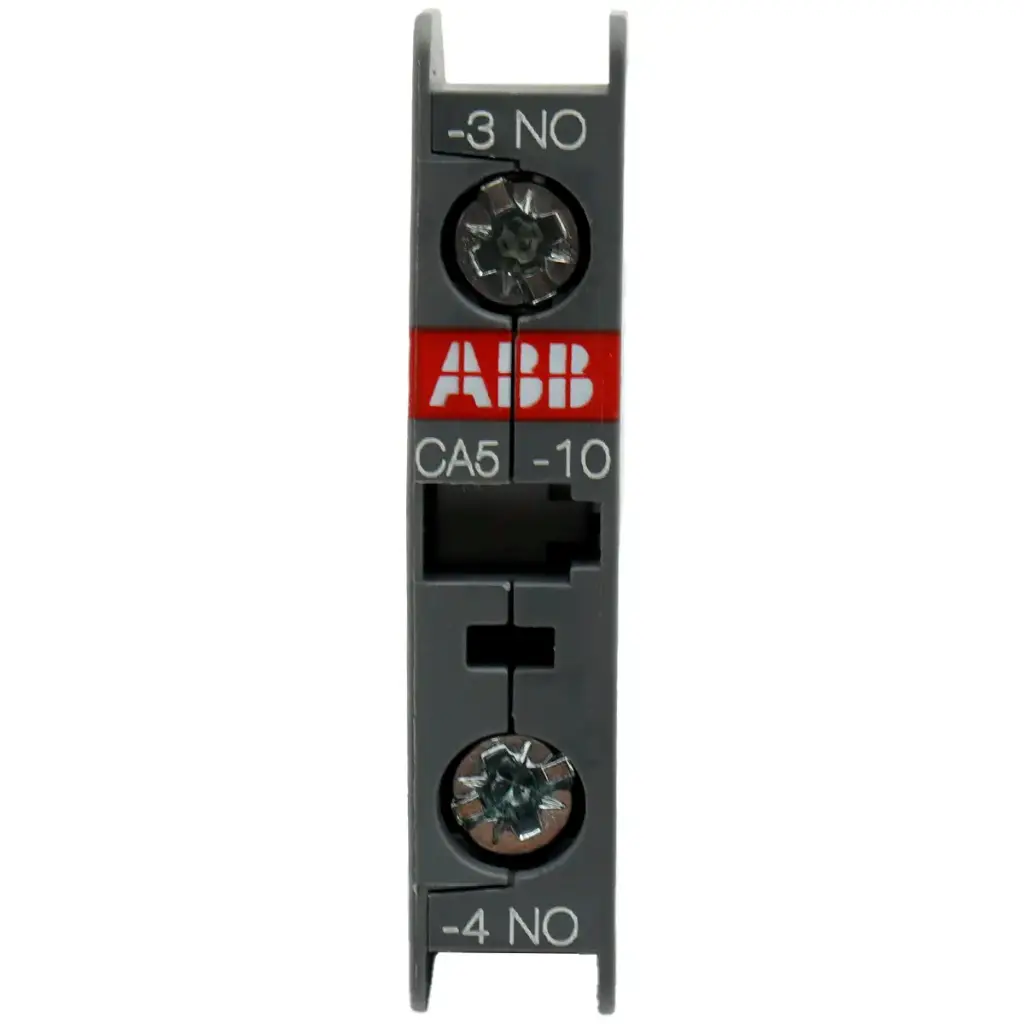

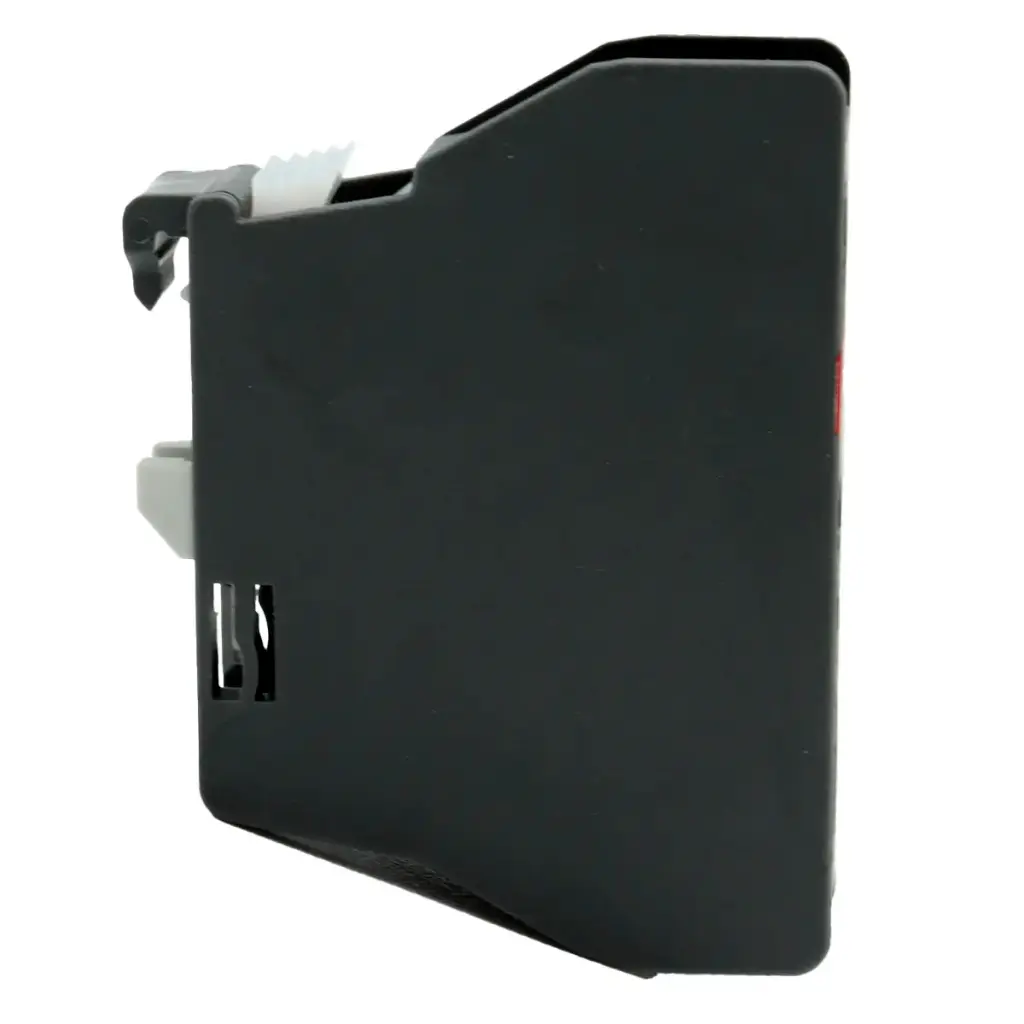

Contacto Auxiliar ABB CA5-10 1SBN010010R1010 NO NA 690V 16A IP20
Producto: Contacto Auxiliar
Marca: ABB
Modelo: CA5-10
Medidas: 10x 32.5 x 47 mm
Peso: 13g
Contenido: 1 pieza
Número de contactos auxiliares NO: 1
Número de contactos auxiliares NC: 0
Número de polos: 1P
Tensión nominal de operación: Auxiliary Circuit 690V
Frecuencia nominal (f): Auxiliary Circuit 50 / 60Hz
Corriente nominal de funcionamiento AC-15 (Ie):
- (500V) 2A
- (690V) 2A
- (24 / 127V) 6A
- (220 / 240V) 4A
- (380 / 400V) 3A
Corriente nominal de funcionamiento DC-13 (Ie):
- (24V) 6A / 144W
- (48V) 2.8A / 134W
- (72V) 1A / 72W
- (110V) 0.55A / 60W
- (125V) 0.55A / 69W
- (220V) 0.30A / 66W
- (250V) 0.3 / 75W
Dispositivos de protección contra cortocircuitos: Auxiliary Circuit - gG Type Fuses 10A
Corriente nominal de corta duración Tensión baja (Icw):
- durante 0,1 s 140A
- durante 1 s 100A
Tensión nominal de aislamiento (Ui):
- según IEC 60947-5-1 690V
- según UL/CSA 600V
Frecuencia máxima de conmutación eléctrica: 1200 cycles per hour
Durabilidad mecánica:
- 10 million
- 3 million
Frecuencia máxima de conmutación mecánica: 3600 cycles per hour
Capacidad mínima de conmutación:
- A9 ... A75 17 / 5 VLT4K
- A95 ... A110 24 / 50 VLT4K
Pérdida de potencia: en condiciones nominales de funcionamiento por polo 0.1 W
Grado de protección: acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
Tipo de terminal: Terminales de tornillo
