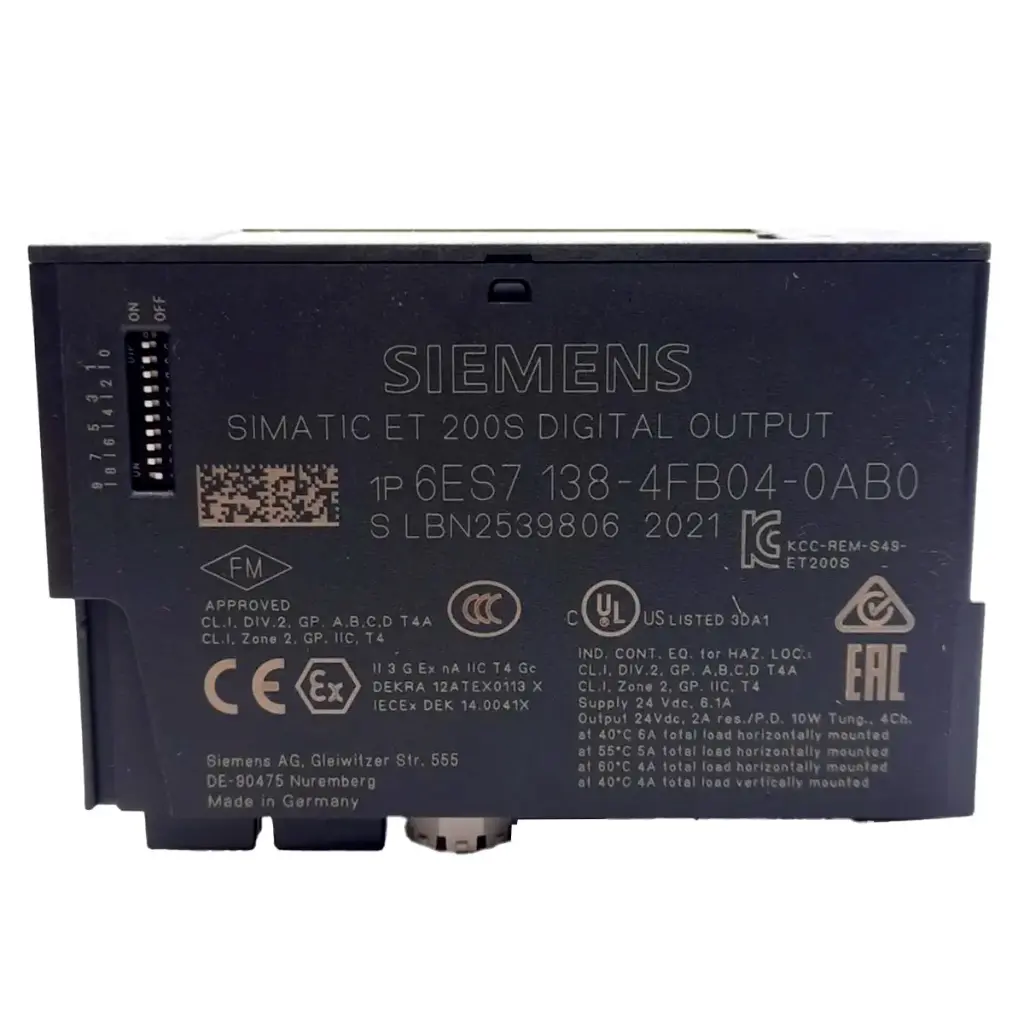

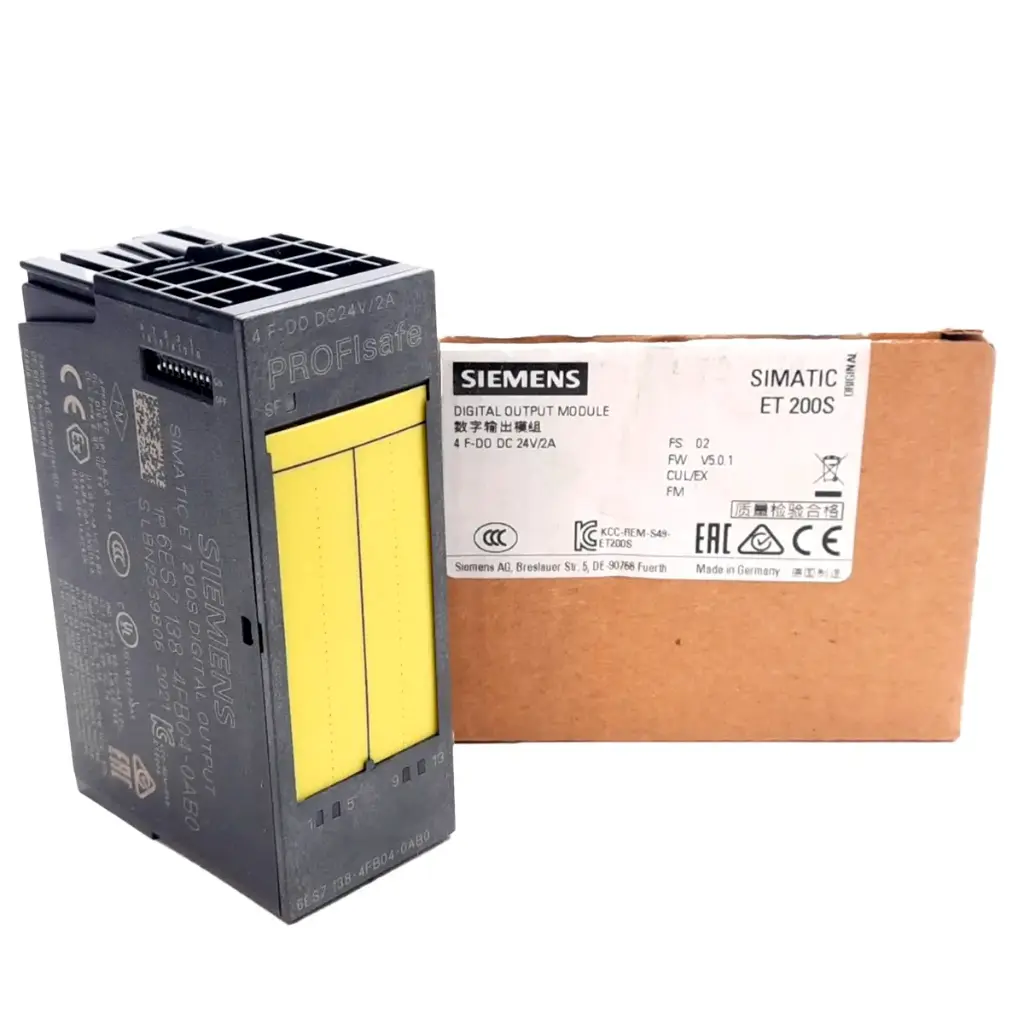

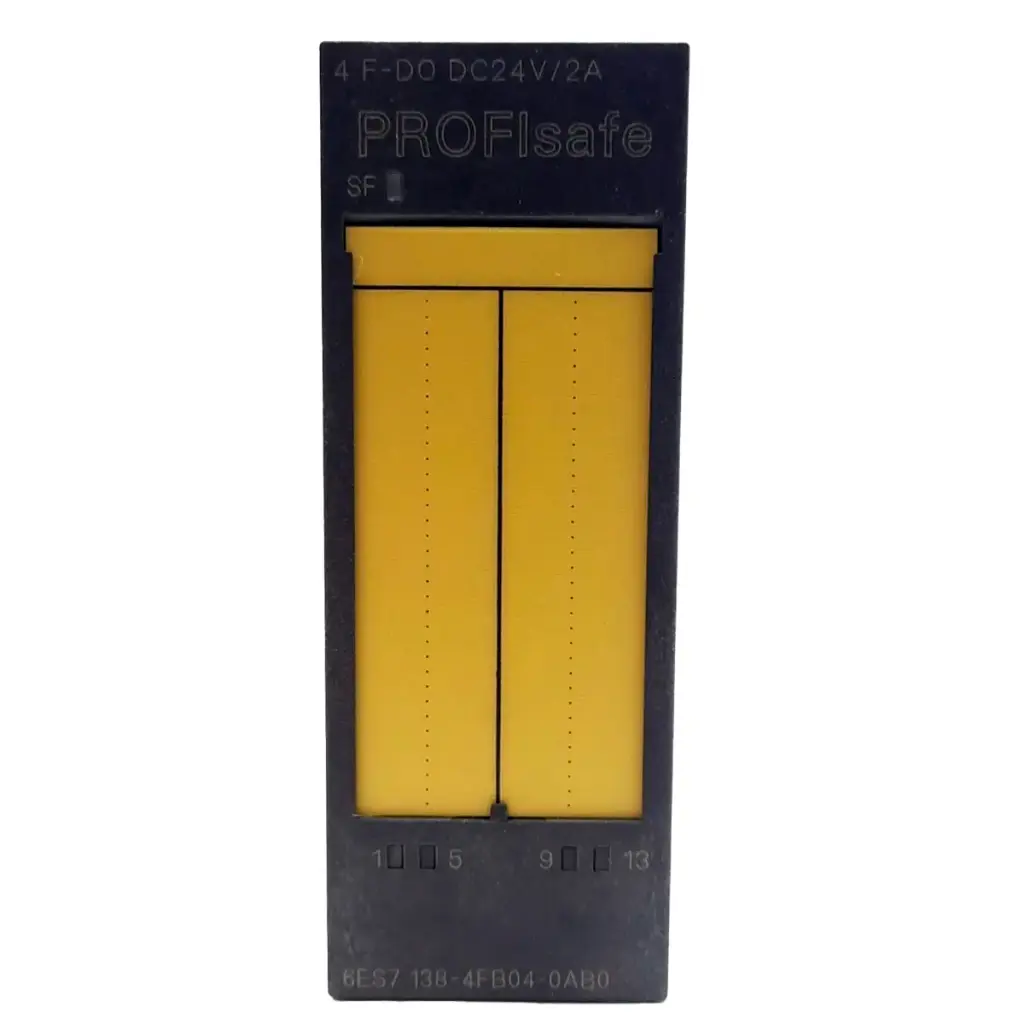

Módulo Entrada Digital Siemens Simatic ET 200S 6ES7 138-4FB04-0AB0 6ES7138-4FB04-0AB0 24V 2A
Producto: Módulo Entrada Digital
Marca: Siemens Simatic
Modelo: 6ES7138-4FB04-0AB0
● Tensión de alimentación:
Tensión de carga L+
- Valor nominal (DC) 24V
- Protección contra inversión de polaridad No
● Intensidad de entrada
- de la tensión de carga L+ (sin carga), típ. 100mA
- de bus de fondo 3,3V DC, máx. 28mA
● Pérdidas
- Pérdidas, típ. 3,5W
● Salidas digitales
- Tipo de salida digital Transistor
- Número de salidas 4
- Protección contra cortocircuito Sí
- Limitación de la sobretensión inductiva de corte a típ. (2L+) -47V
- Ataque de una entrada digital No
● Poder de corte de las salidas
- con carga tipo lámpara, máx. 10W
● Rango de resistencia de carga
- Límite inferior 12 Ω
- Límite superior 1 kΩ
● Tensión de salida
- para señal "1", mín. L+ (-2,0V), interruptor P: L+ (-1,5V); caída de tensión en el interruptor M: máx. 0,5V
● Intensidad de salida
- para señal "1" valor nominal 2A
- para señal "1" rango admisible, mín. 20mA
- para señal "1" rango admisible, máx. 2,4A
- para señal "0" intensidad residual, máx. 0,5 mA; Tipo P y M
● Frecuencia de conmutación
- con carga resistiva, máx. 30Hz; Simétrica
- con carga inductiva, máx. 0,1Hz; Simétrica
- con carga tipo lámpara, máx. 10Hz; Simétrica
● Corriente total de salidas
- Intensidad por módulo, máx. 6A
● Corriente total de salidas (por grupo)
Posición de montaje horizontal
- hasta 40 °C, máx. 6A
- hasta 55 °C, máx. 5A
- hasta 60 °C, máx. 4A
Posición de montaje vertical
- hasta 40 °C, máx. 4A
● Producto
- Medidas: 30 x 81 x 52 mm
- Peso: 85g

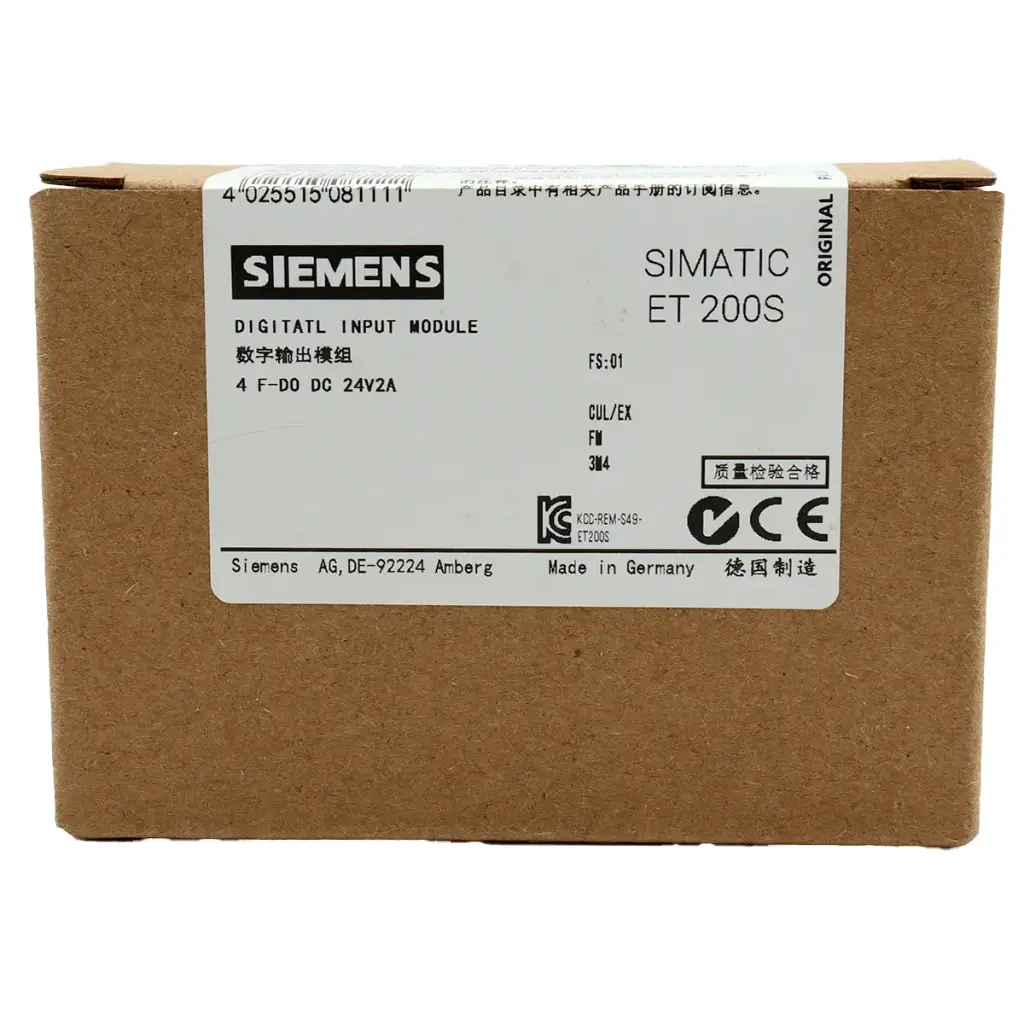

● Empaque
- Medidas: 64 x 90.5 x 38 mm
- Peso: 94g
Contenido: 1 pieza
