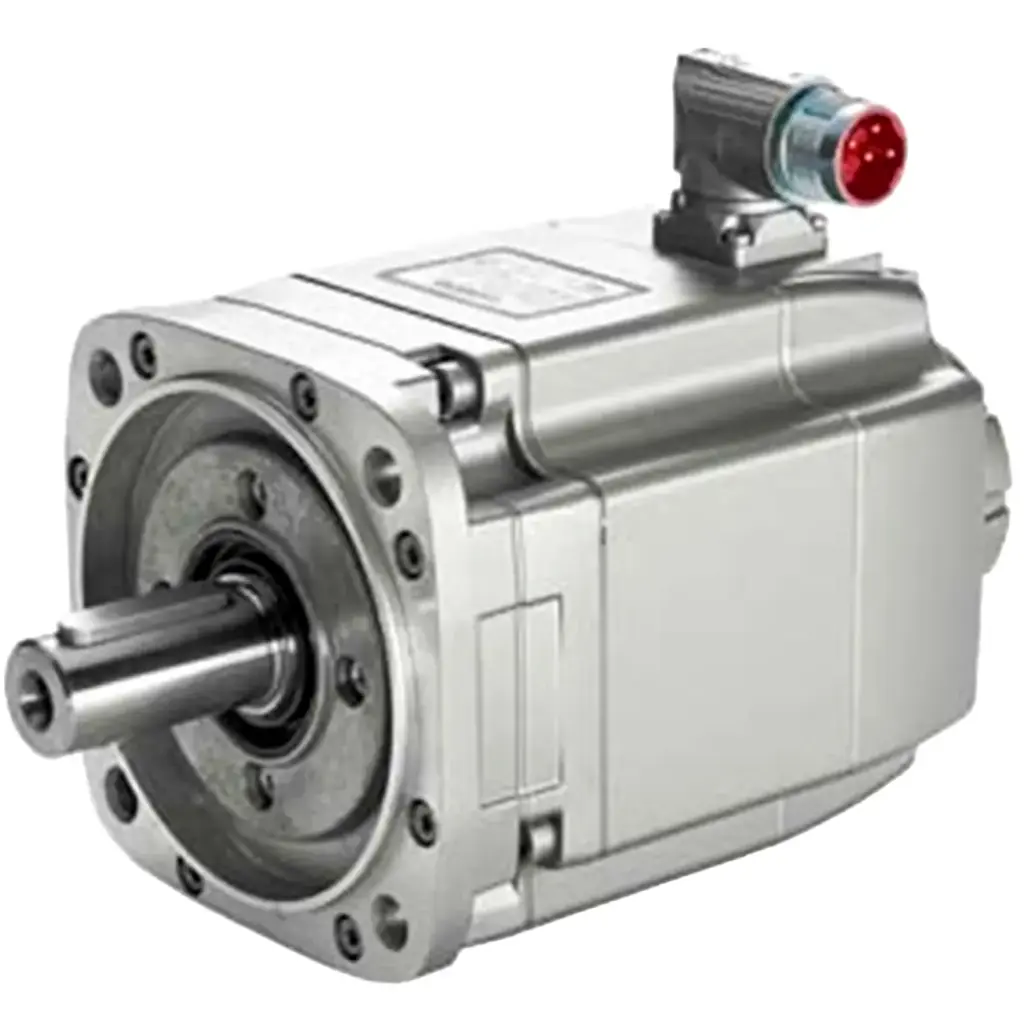

Servomotor Motor Síncrono Siemens Simotics 1FK7060-2AF71-1CA2 DRIVE-CLiQ IP65 Brida IP67
Producto: Servomotor Motor Síncrono
Marca: Siemens Simotics
Modelo: 1FK7060-2AF71-1CA2
Datos de configuración:
Velocidad nominal (100 K): 3.000 r/min
Número de polos: 8
Par asignado (100 K): 4,7 Nm
Corriente asignada: 3,7 A
Par a rotor parado (60 K): 5,00 Nm
Par a rotor parado (100 K): 6,00 Nm
Intensidad a rotor parado (60 K): 3,60 A
Intensidad a rotor parado (100 K): 4,45 A
Momento de inercia: 7,700 kgcm²
Rendimiento: 90,0 %
Constantes físicas:
Constante de par: 1,33 Nm/A
Constante de tensión a 20º C: 85,5 V/1000*mín¯¹
Resistencia del devanado a 20º C: 1,35 Ω
Inductancia cíclica: 15,2 mH
Constante de tiempo eléctrica: 11,30 ms
Constante de tiempo mecánica: 1,71 ms
Constante de tiempo térmica: 30 mín
Rigidez torsional del eje: 40.500 Nm/rad
Peso neto del motor: 7,1 kg
Datos mecánicos:
Tipo de motor: Motor síncrono excitado por
imanes permanentes
Tipo de motor: Compact
Altura del eje: 63
Refrigeración: Refrigeración natural
Tolerancia de concentricidad: 0,040 mm
Tolerancia de coaxialidad: 0,10 mm
Tolerancia de planitud: 0,10 mm
Nivel de intensidad de vibración: Nivel A
Tamaño de conector: M23
Grado de protección: IP65 y brida LA/DE IP67
Conexión eléctrica: Conectores para señales y
potencia, girables
Color de la caja: Estándar (Gris antracita RAL 7016)
Punto óptimo de funcionamiento:
Velocidad óptima: 3000 rpm
Potencia óptima: 1,5 kW
Datos límite:
Velocidad máxima permitida (mecánica): 7200 rpm
Velocidad máxima permitida (inversor): 6700 rpm
Par máximo: 18,0 Nm
Corriente máxima: 15,0 A
Contenido: 1 pieza
