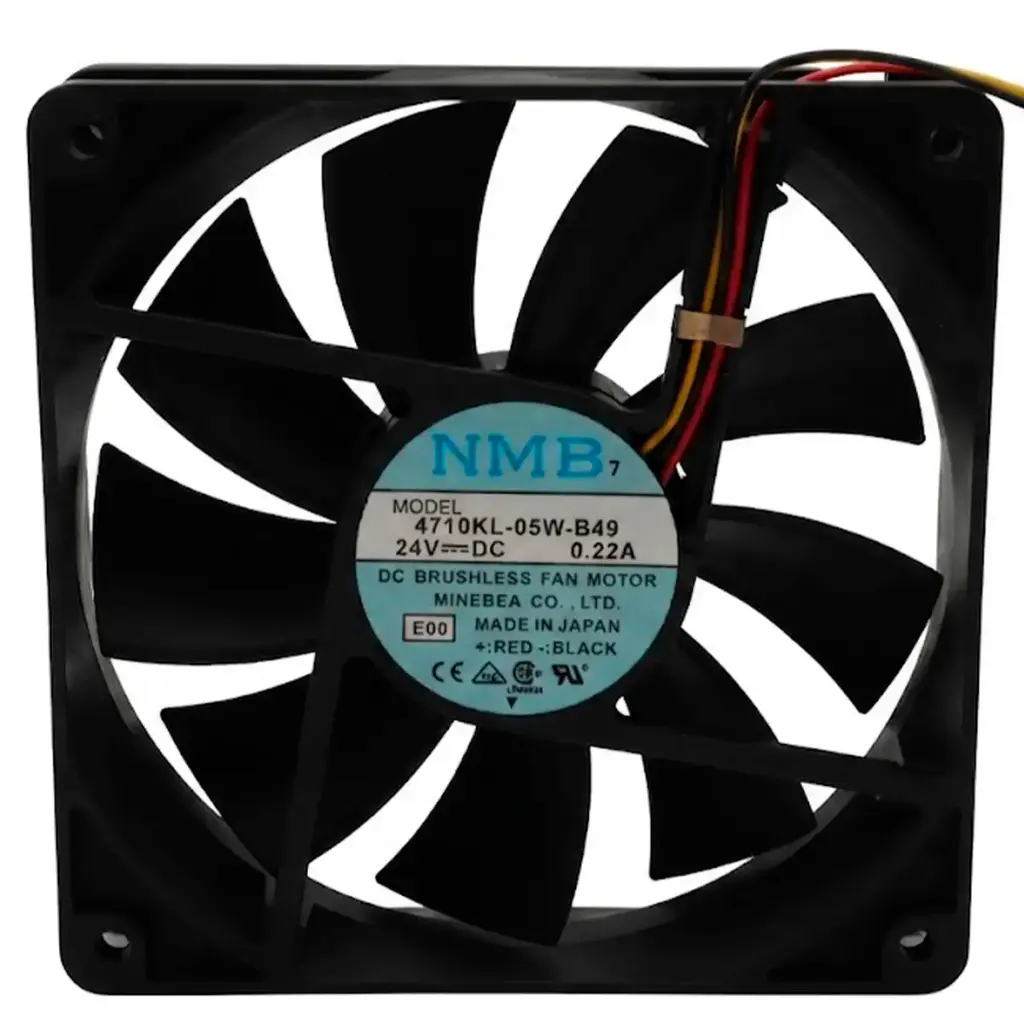

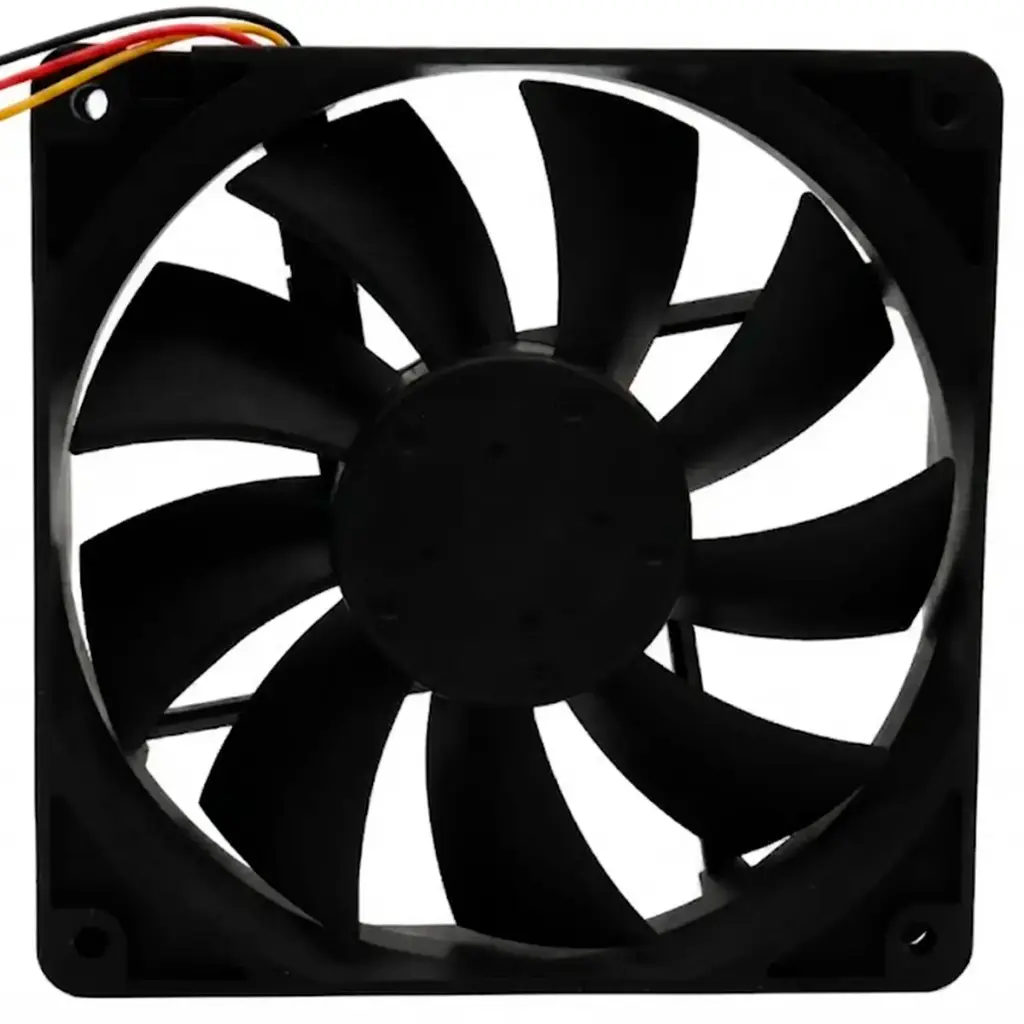

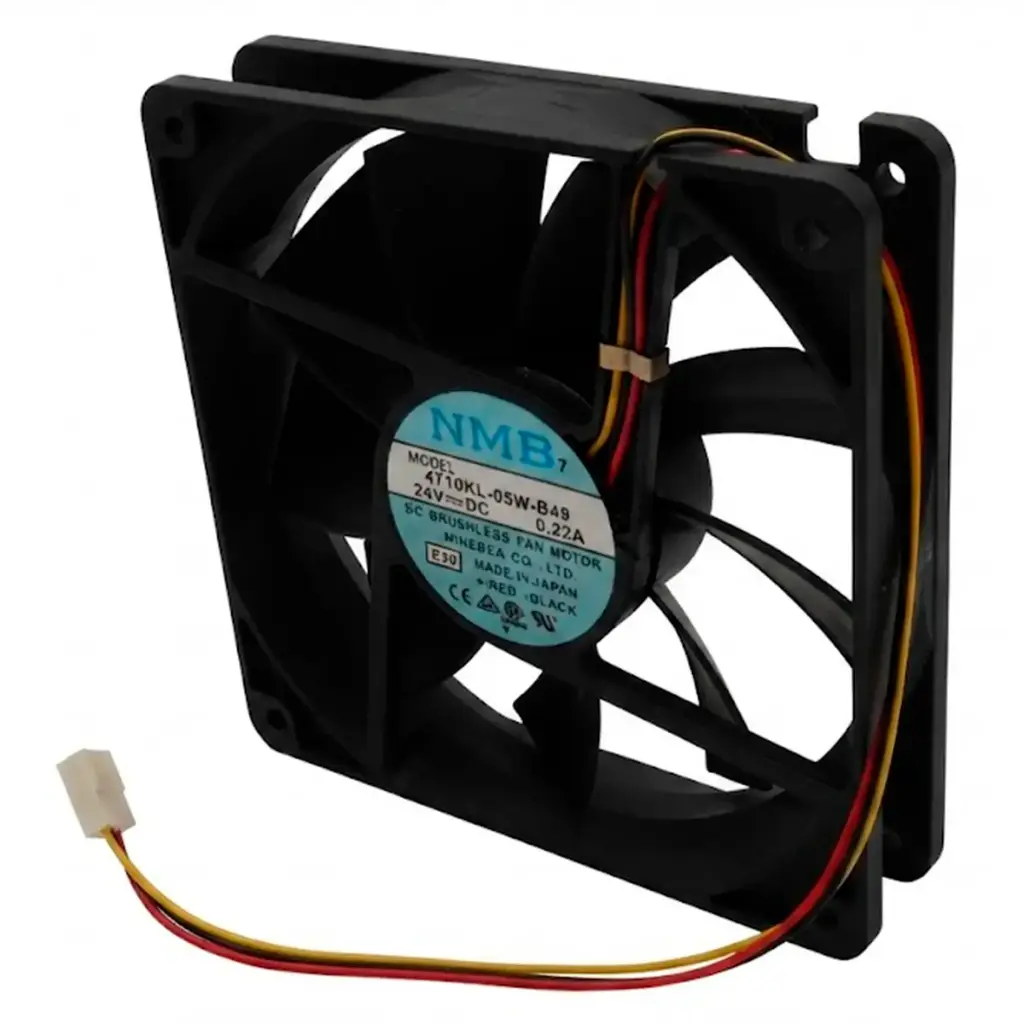

Ventilador NMB 4710KL-05W-B49 E00 24V DC 0.22A 5.28W 120 mm x 120 mm x 26 mm Conector Blanco 3 Pines 3 Cables
Producto: Ventilador axial (cooling fan) DC
Marca: NMB-MAT (NMB Technologies Corporation / MinebeaMitsumi)
Modelo: 4710KL-05W-B49-E00
Serie: 4710KL (Serie K, motor brushless DC)
Estado: Descontinuado (EOL) — reemplazo directo recomendado por el fabricante: serie 11925SA
Decodificación del número de parte:
47 = marco 119 mm | 10 = espesor 25 mm | K = serie K | L = motor brushless DC
05 = voltaje 24V | W = terminación por cable | B = balero de bolas (ball bearing)
4 = velocidad nivel 4 | 9 = función especial: sensor (alarma de rotor bloqueado)
E = montaje tipo brida (flange) | 00 = especificación estándar
Características eléctricas:
Voltaje nominal: 24 VDC
Rango de voltaje operativo: 10–27.6 VDC
Amperaje / Corriente: 0.22 A
Potencia / Consumo: 5.3 W
Características dependientes del tipo de producto (ventilador):
Velocidad: 2500 RPM
Caudal de aire máximo: 100.6 CFM (2.85 m³/min)
Presión estática máxima: 41.9 Pa (0.16 in H2O)
Ruido: 38.5 dBA
Tipo: Axial (Tubeaxial)
Rodamiento: Balero de bolas (Ball Bearing)
Función del sensor: Alarma de rotor bloqueado (Locked Rotor Sensor), 3 hilos (+V, GND, señal de alarma)
Protección del motor: Auto-restart / protección de polaridad inversa
Resistencia de aislamiento: ≥10 MΩ (megger DC 500V)
Voltaje dieléctrico soportado: AC 700V, 1 min
Rango de temperatura ambiente: -10°C a +70°C (operación); -40°C a +70°C (almacenamiento)
Material: Carcasa e impulsor en plástico negro UL94V-0
Cable: UL1007, calibre AWG24, rojo (+) / negro (-)
Tipo de conexión: Cable con conector 3 pines (color blanco)
Vida útil (L10): 100,000 horas a 25°C / 50,000 horas a 40°C
Medidas (largo x ancho x alto): 119 mm x 119 mm x 25 mm
Peso (g): 180 g
Contenido: 1 pieza
Hecho en: China
