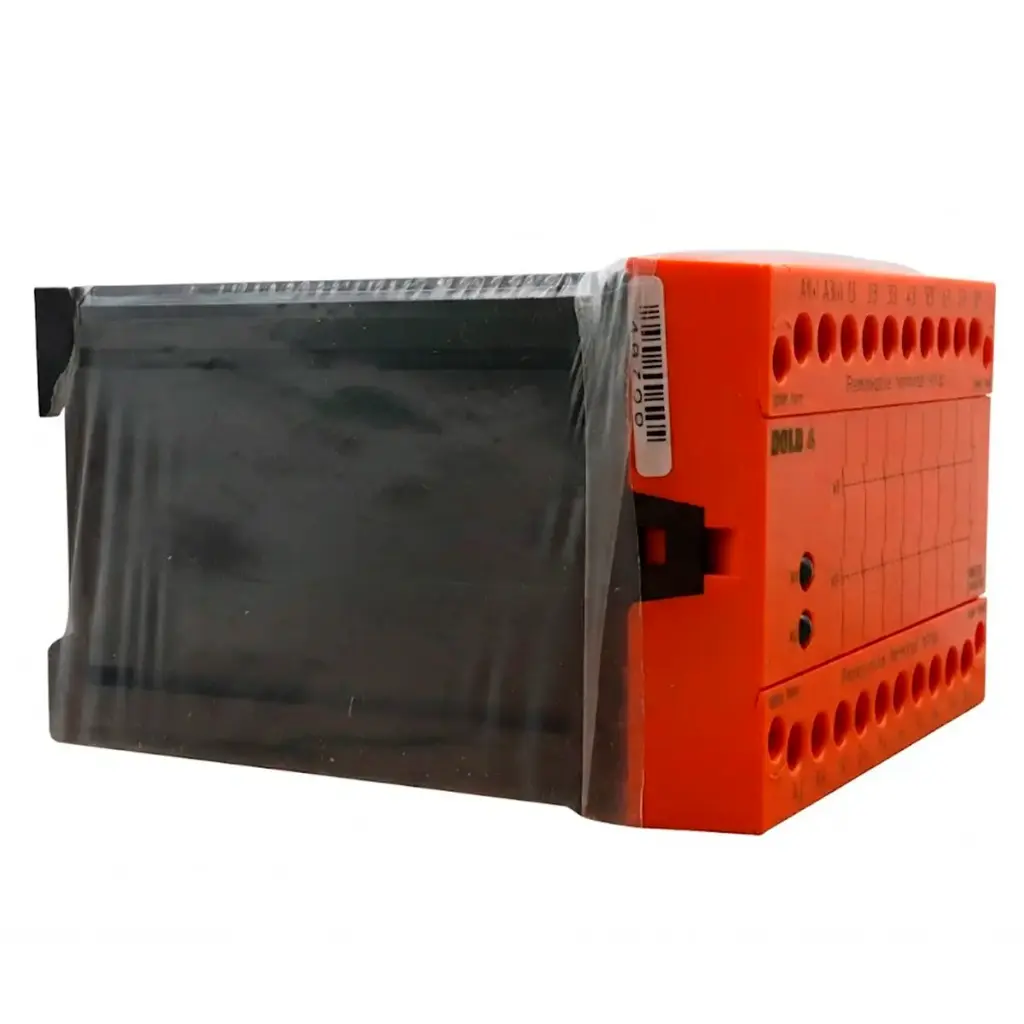

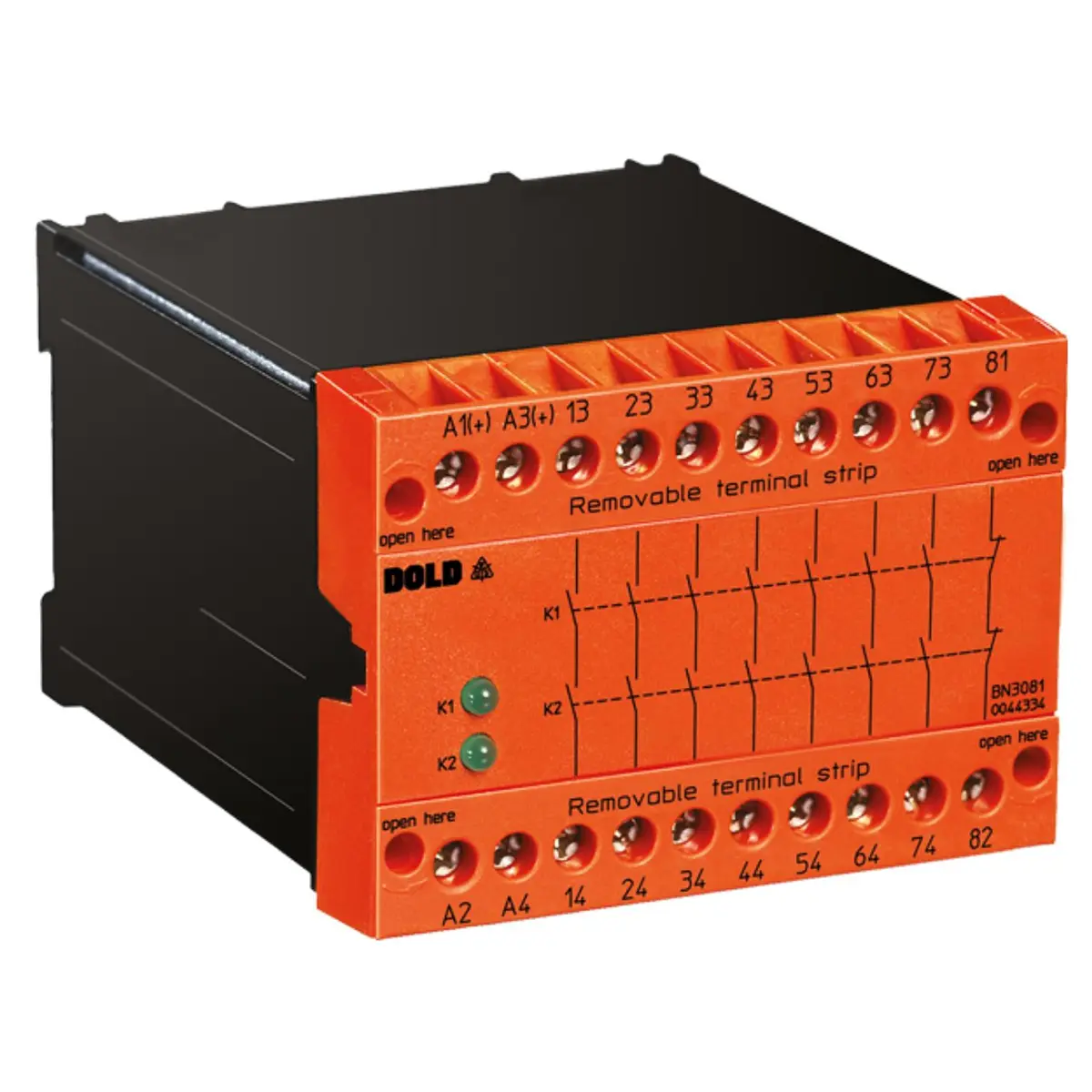

Modulo Extensión Relevador Relé Relay de Seguridad Dold Safemaster BN3081.63/61 24V AC/DC 7 NO 1 NC
Producto: Módulo de Extensión de Contactos (Relé de Seguridad)
Marca: DOLD (E. Dold & Söhne GmbH & Co. KG) — Serie SAFEMASTER
Modelo: BN 3081.63/61 AC/DC 24V
Número de artículo: 0048700
Tipo: Módulo de extensión con contactos guiados forzosamente (redundantes), variante con homologación UL
Características eléctricas — Entrada:
Voltaje nominal: AC/DC 24 V
Rango de voltaje: AC 0.8 a 1.1 UN; DC 0.9 a 1.2 UN (con 10% de rizado residual) o DC 0.8 a 1.1 UN (con 48% de rizado)
Consumo nominal: 5.5 VA / 2.8 W
Frecuencia nominal: 50/60 Hz
Corriente de control: aprox. 55 mA (K1 y K2) en DC 24V; aprox. 12 mA en AC 230V
Características eléctricas — Salida:

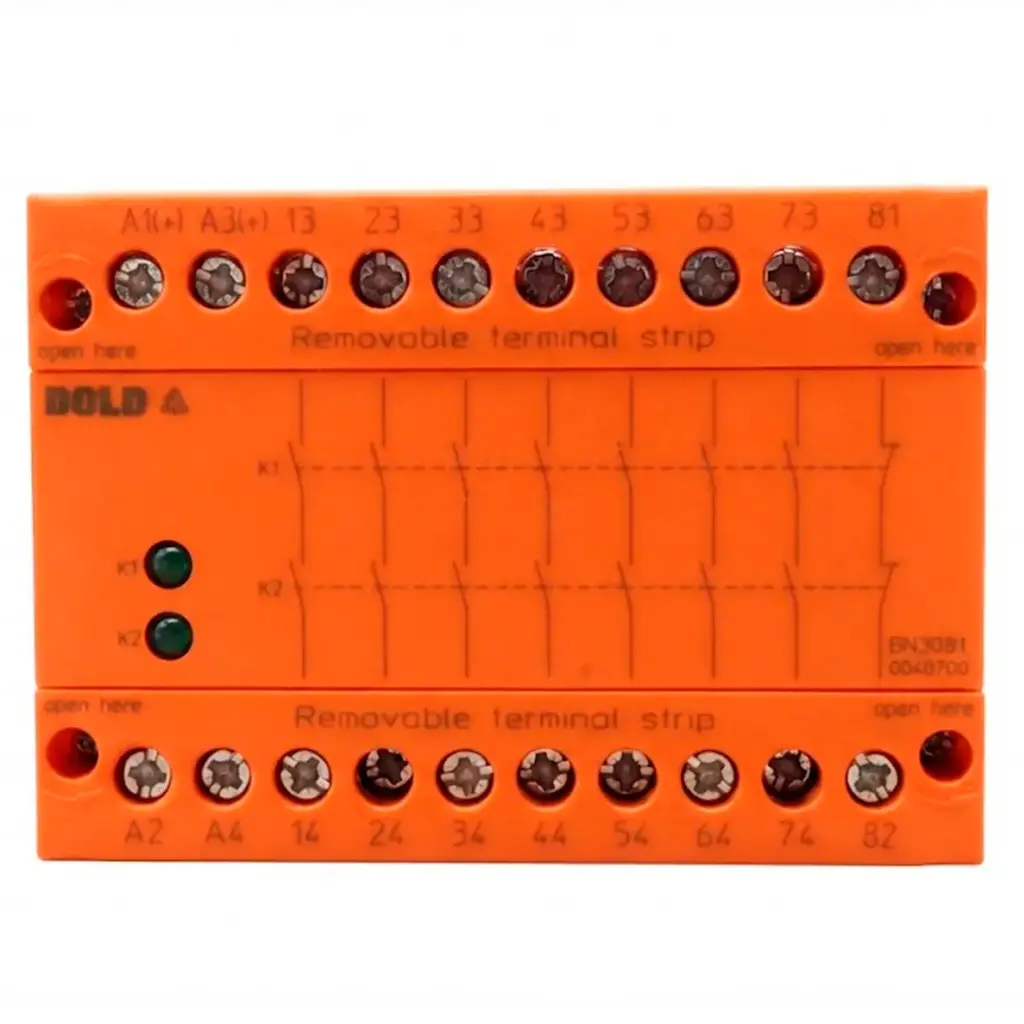

Contactos: 7 NA (normalmente abiertos, de seguridad) + 1 NC (normalmente cerrado, solo para circuito de retroalimentación)
Tipo de contacto: Relé, guiado forzosamente
Tiempo de respuesta/liberación (K1, K2): 35 ms / 35 ms
Voltaje nominal de salida: AC 230/400 V
Corriente térmica Ith: máx. 10 A en un contacto (ver curva de límite de corriente)
Capacidad de conmutación: 3 A/AC 230V (AC-15); 2 A/DC 24V (DC-13); 6 A/DC 24V a 0.1 Hz
Vida eléctrica: 100,000 ciclos a 2A/AC230V (AC-15)
Frecuencia de conmutación permitida: 6,000 ciclos/hora
Protección de cortocircuito: fusible máx. 10 A gL; interruptor automático máx. C10A
Vida mecánica: 10,000,000 de ciclos de conmutación
Características específicas de seguridad:
Nivel de seguridad: hasta PL e y Categoría 4 según EN ISO 13849-1; hasta SIL 3 según EN IEC 62061 y EN 61508
Datos de seguridad: MTTFd 126.2 años, DCavg 99.0%, PFHD 1.9E-10 h⁻¹
Modo de operación: continuo
Temperatura de operación: -15°C a +55°C (máx. 90% humedad)
Temperatura de almacenamiento: -25°C a +85°C
Altitud máxima: ≤2000 m
Grado de protección: IP40 (carcasa) / IP20 (bornes)
Material de carcasa: termoplástico, comportamiento V0 según UL 94

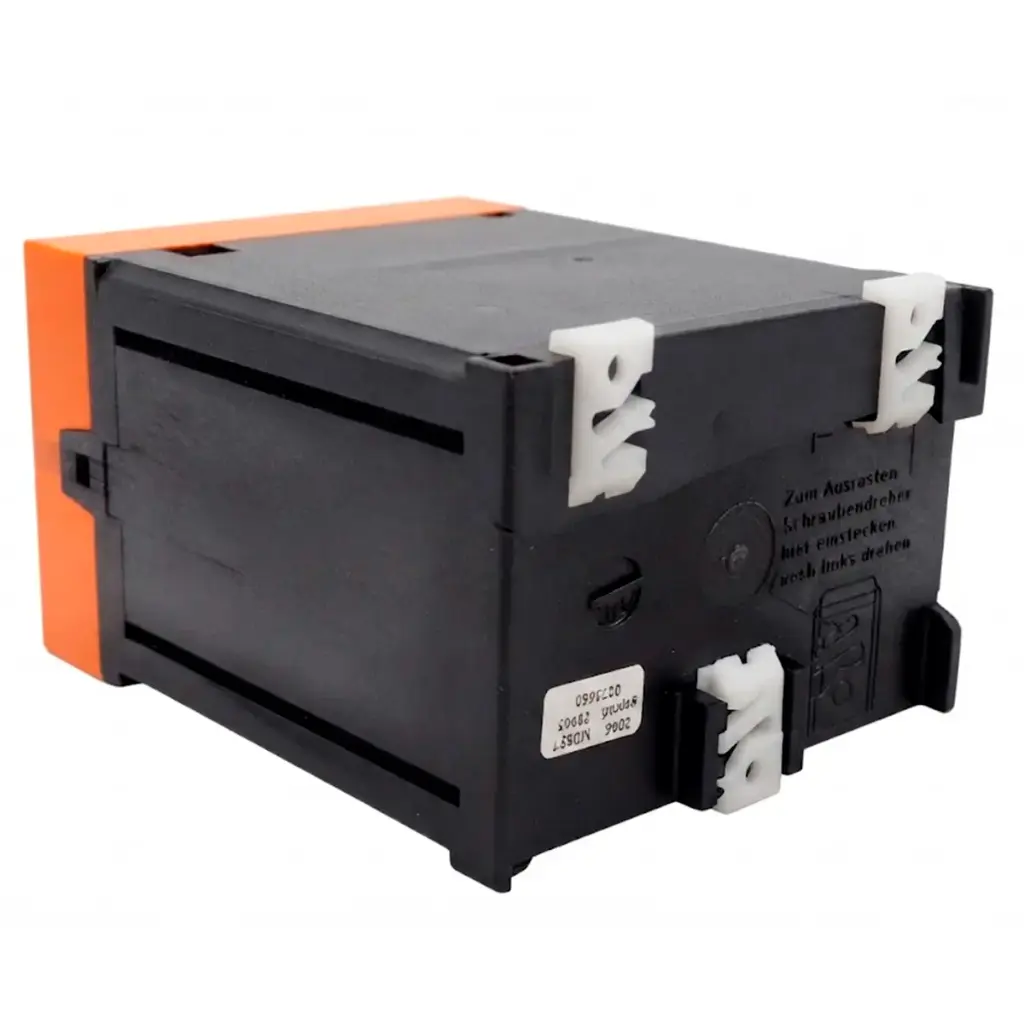

Montaje: riel DIN (DIN/EN 60715)
Conexión: bornes de tornillo enchufables/desmontables
Indicadores: LED K1 y LED K2

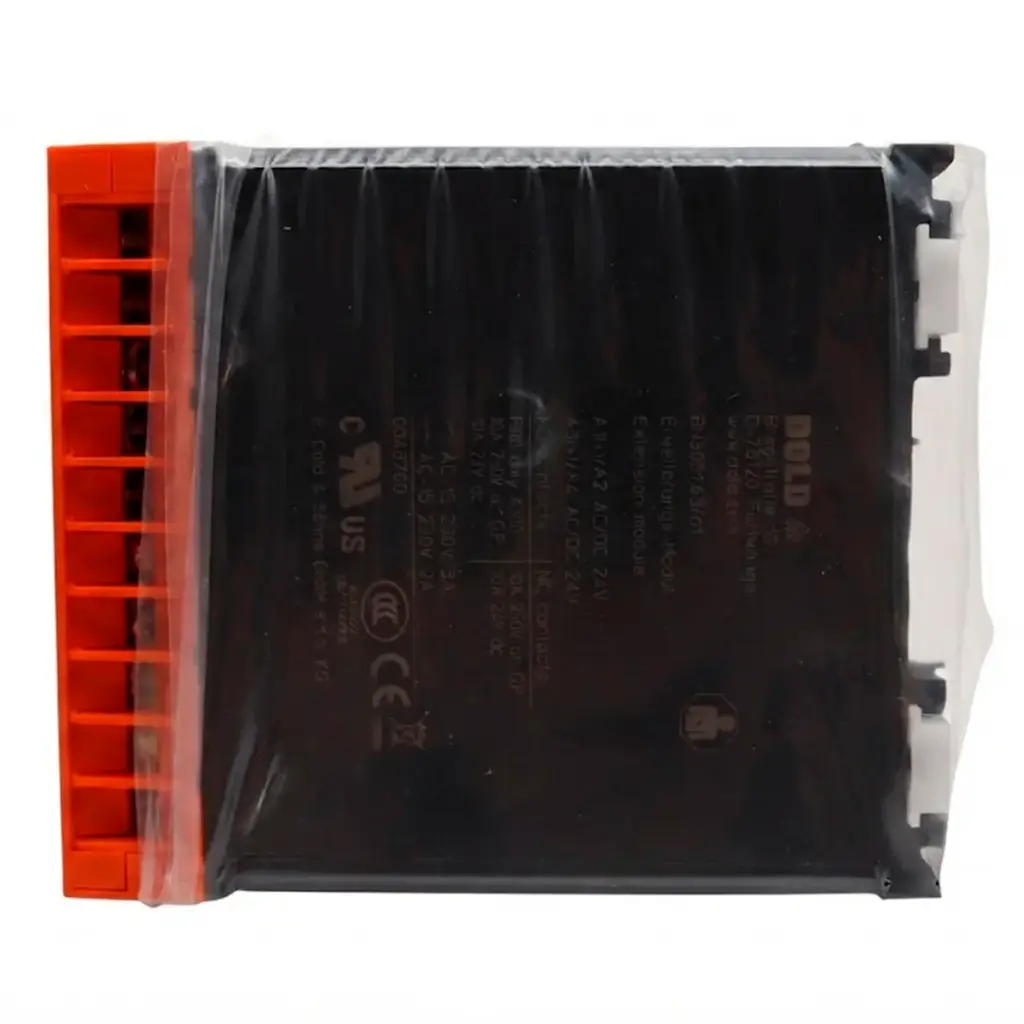

Homologaciones: TÜV, CCC, UL-Recognized (C/US)
Aplicación: multiplicación de contactos de módulos de paro de emergencia y vigilancia de puertas de seguridad
Medidas (Ancho x Alto x Profundo): 100 mm x 74 mm x 121 mm
Peso: 510 g
Contenido: 1 pieza
Hecho en: Alemania (planta de E. Dold & Söhne GmbH & Co. KG en Furtwangen)
