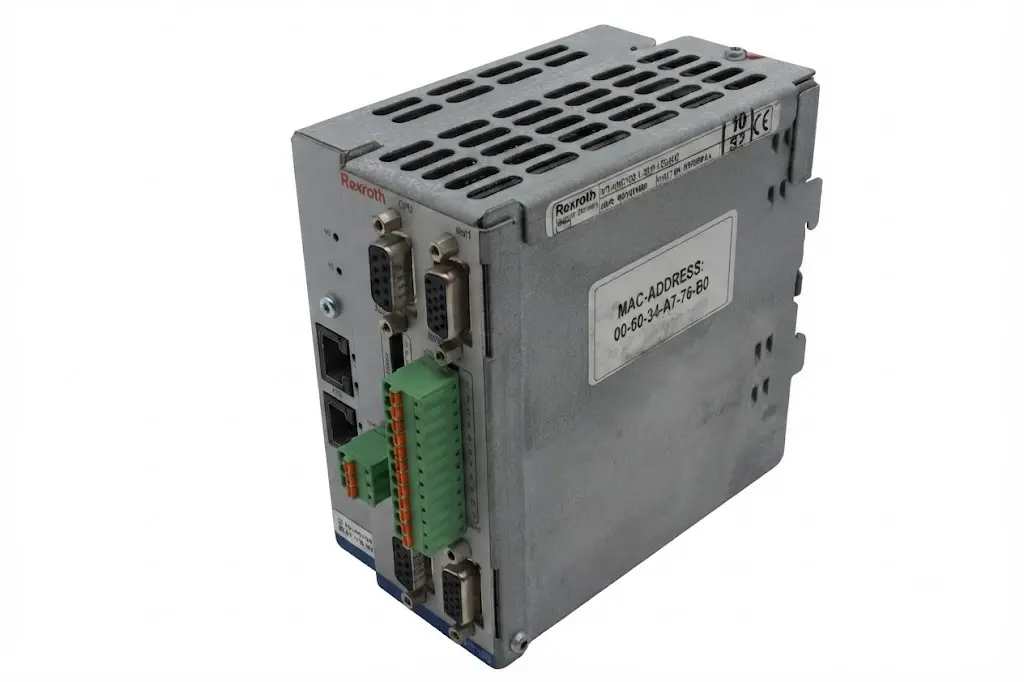

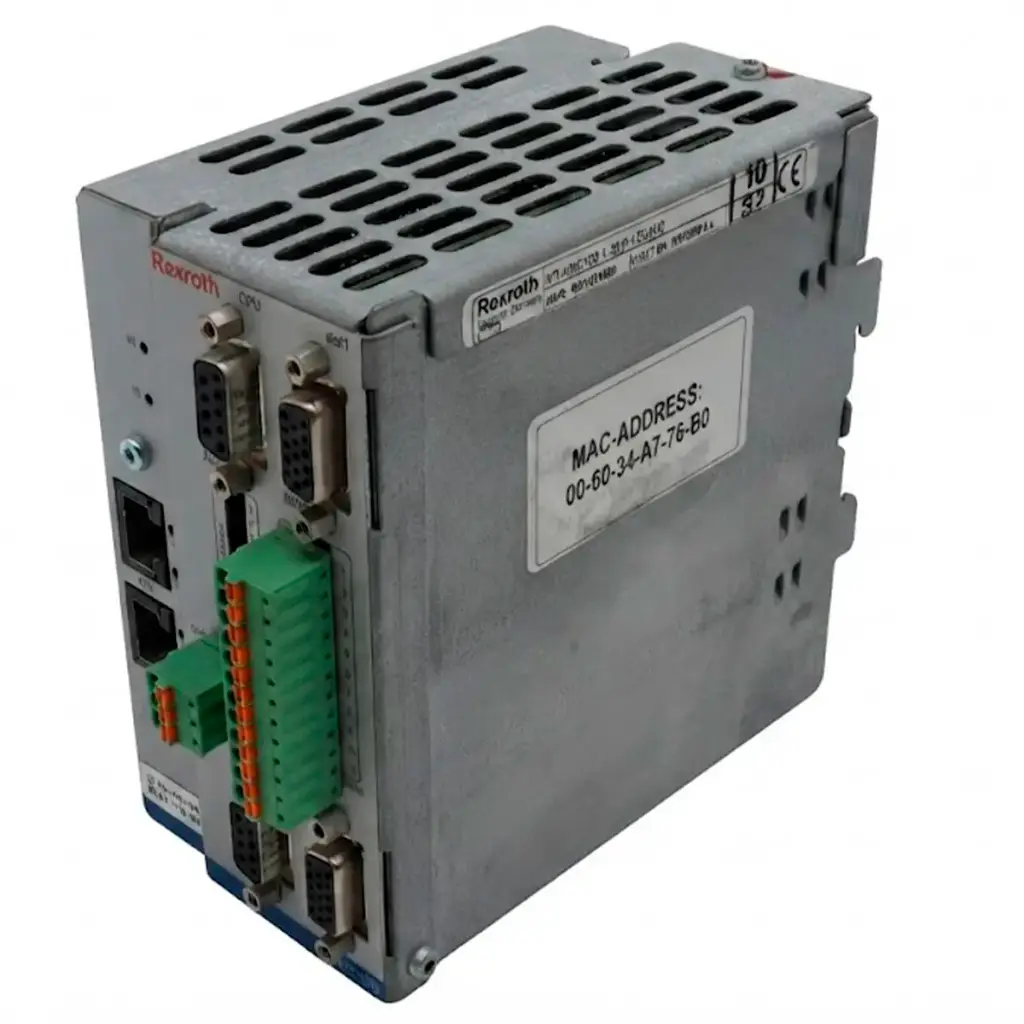

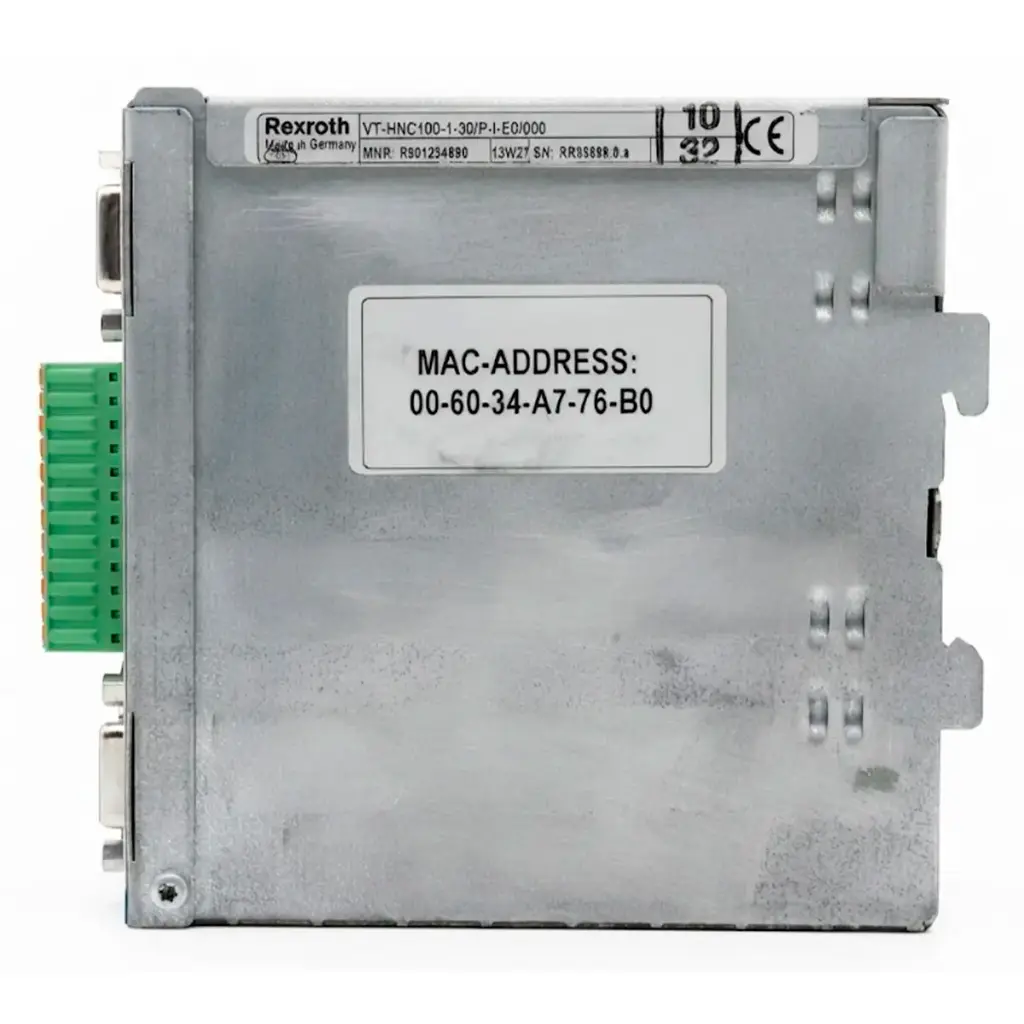

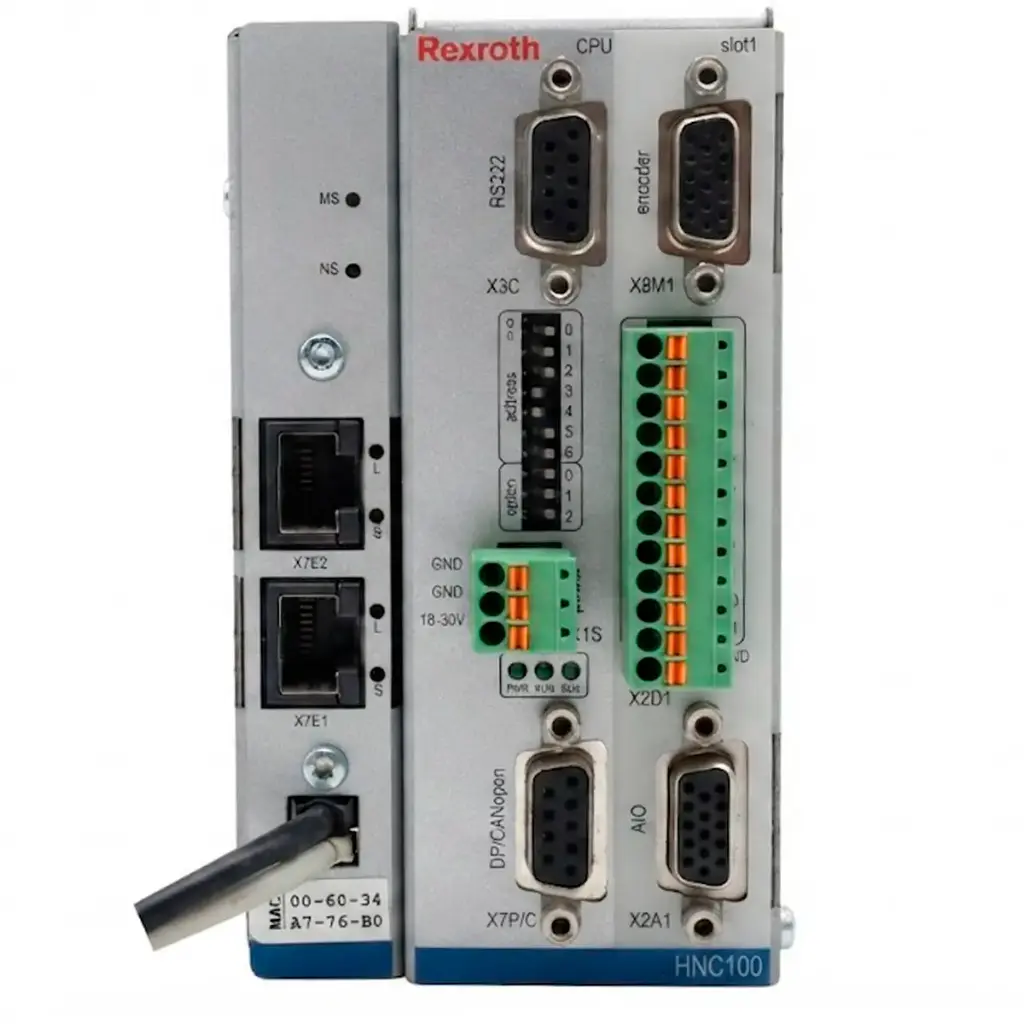

Control Digital de Eje Programable Rexroth VT-HNC100-1-30/P-I-E0/000
Producto: Control de Eje Digital Programable (NC Control)
Marca: Bosch Rexroth (Indramat)

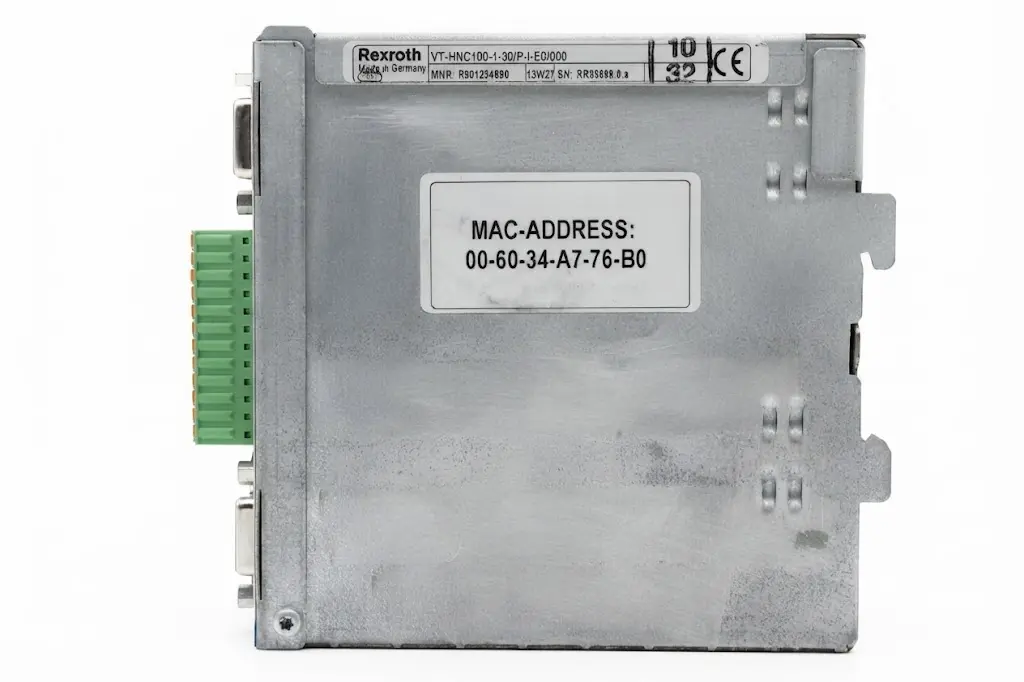

Modelo: VT-HNC100-1-30/P-I-E0/000
Serie / Tipo: VT-HNC100...3X · Ficha: RE 30139/08.12
Características eléctricas:
Tensión de alimentación: 18 a 30 VDC (rizado residual <1.5 Vpp)
Consumo de corriente @24VDC: 1 a 4 A
Voltaje de referencia por eje: +10V ± 25mV (20mA)
Características dependientes del tipo de producto:
Ejes controlados: 1 eje hidráulico
CPU: Procesador PowerPC de 32 bits
Interfaz de servicio: RS232 + TCP/IP (Ethernet) — habilitada por la opción "E0"
Bus de comunicación: PROFIBUS DP (máx. 12 MBaud según IEC 61158)
Transductor de posición: Incremental (TTL): frecuencia máx. 250kHz, alimentación 5.25V±1% (máx. 400mA) / SSI: código Gray, resolución hasta 28 bits, transmisión RS485
Entradas analógicas por eje: 2 canales de voltaje (±10V medibles) + 2 canales de corriente (4–20mA)
Salidas analógicas por eje: 2(1) canales configurables como voltaje (±10V) o corriente (4–20mA)
E/S digitales por eje: 11 (configurables por software; máx. 20 salidas digitales en total)
Funciones tecnológicas: Programación de secuencias, posicionamiento, control de presión/fuerza, control de presión diferencial, sincronización, curvas, levas
Software de configuración: WIN-PED 7 (PC, descarga gratuita)
Montaje: Riel DIN (Top hat rail TH35-7.5 o TH35-15, según EN 60715)
Grado de protección: IP20
Temperatura de operación: 0°C a 50°C
Temperatura de almacenamiento: -20°C a +70°C
Certificaciones: Conformidad CE (Directiva EMC 2004/108/CE; normas EN 61000-6-2:2005, EN 61000-6-3:2007)
Medidas (largo x ancho x alto): 120.4 mm x 139.3 mm x 68 mm
Peso: 585 g (base, versión 1 eje) + 223 g adicionales por la opción Ethernet/TCP-IP → ≈808 g 1 unidad + conectores de acoplamiento para X1S, X2D, X2A, X8M
Hecho en: Alemania (Bosch Rexroth AG, Lohr am Main)
