Sensor Inductivo Turck BIM-UNTK-AP7X-0.3-PSG3M 4686011 10-30V DC 100mA 30cm
Producto: Sensor de posición para cilindro / Sensor de campo magnético (magnetorresistivo)
Marca: Turck
Modelo: BIM-UNTK-AP7X-0.3-PSG3M
ID / Número de artículo: 4686011
Serie / Tipo: BIM-UNTK
Características eléctricas:
Voltaje (UB): 10...30 VDC
Amperaje / Corriente: Corriente nominal (Ie) ≤ 100 mA / Corriente en vacío ≤ 10 mA / Corriente residual ≤ 0.1 mA
Rizado (Uss): ≤ 10% UBmax
Caída de tensión en Ie: ≤ 1.4 V
Tensión de prueba de aislamiento: 0.5 kV
Protección contra cortocircuito: No
Protección contra inversión de polaridad / rotura de cable: Sí / Sí (en alimentación)
Frecuencia de conmutación: 0.3 kHz
Salida: 3 hilos, PNP, contacto NA (NO)
Características dependientes del tipo de producto:
Principio de detección: Magnetorresistivo
Velocidad de paso: ≤ 3 m/s
Repetibilidad: ≤ ± 0.3 mm
Deriva térmica: ≤ 0.3 mm
Histéresis: ≤ 1 mm
Conexión eléctrica: Cable con conector M8 x 1, longitud 0.3 m
Cable: Ø 3 mm, gris, tipo Lif9Y-11Y, PUR, sección 3 x 0.14 mm², apto para E-ChainSystems® (cadenas portacables)
Material de carcasa / cara activa: Plástico PP
Grado de protección: IP68
Rango de temperatura ambiente: -25...+70 °C
Resistencia a vibración: 55 Hz (1 mm)
Resistencia a choque: 30 g (11 ms)
Indicador: LED amarillo (estado de conmutación)
MTTF: 2283 años (según SN 29500 Ed. 99, a 40 °C)
Torque de apriete del tornillo de fijación: 0.4 Nm
Compatible con perfiles de montaje: E, N, K, F

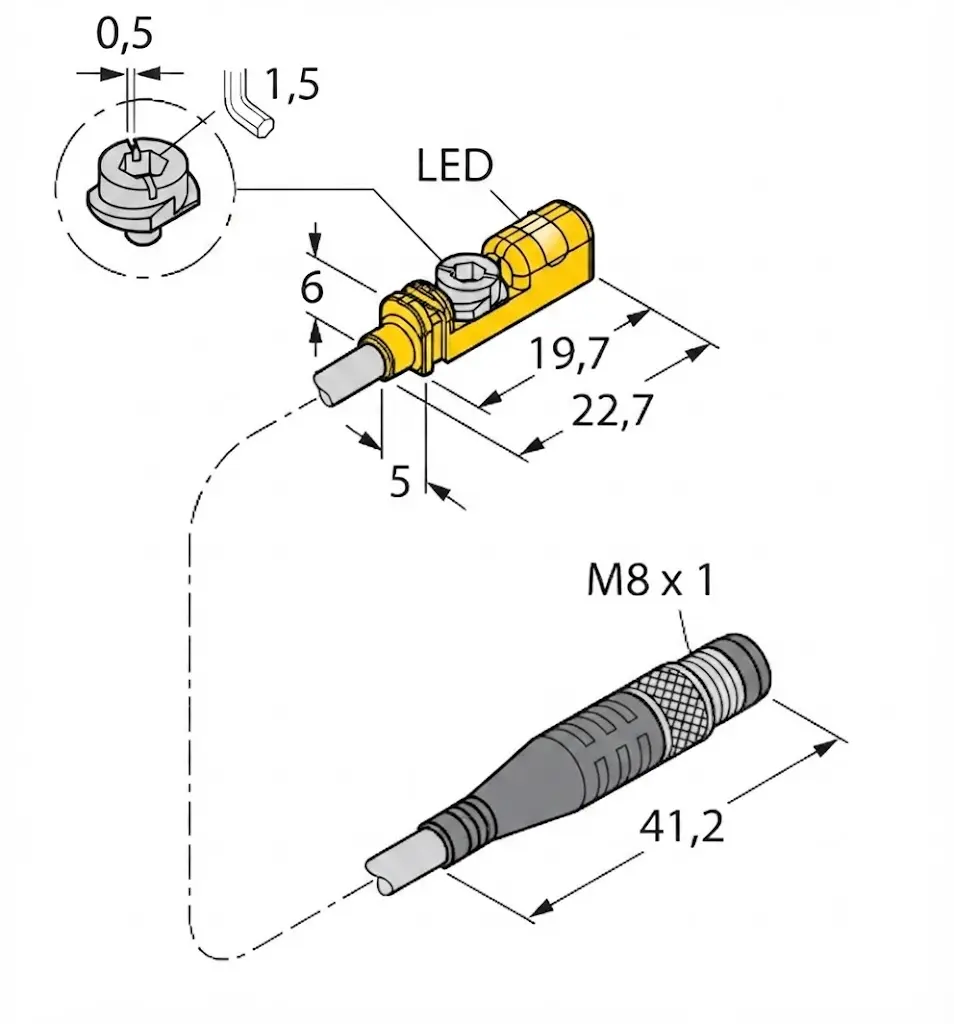

Medidas: 19.7 x 5 x 6 mm
Peso (g): 11 g
Contenido: 1 pieza + clip para cable
