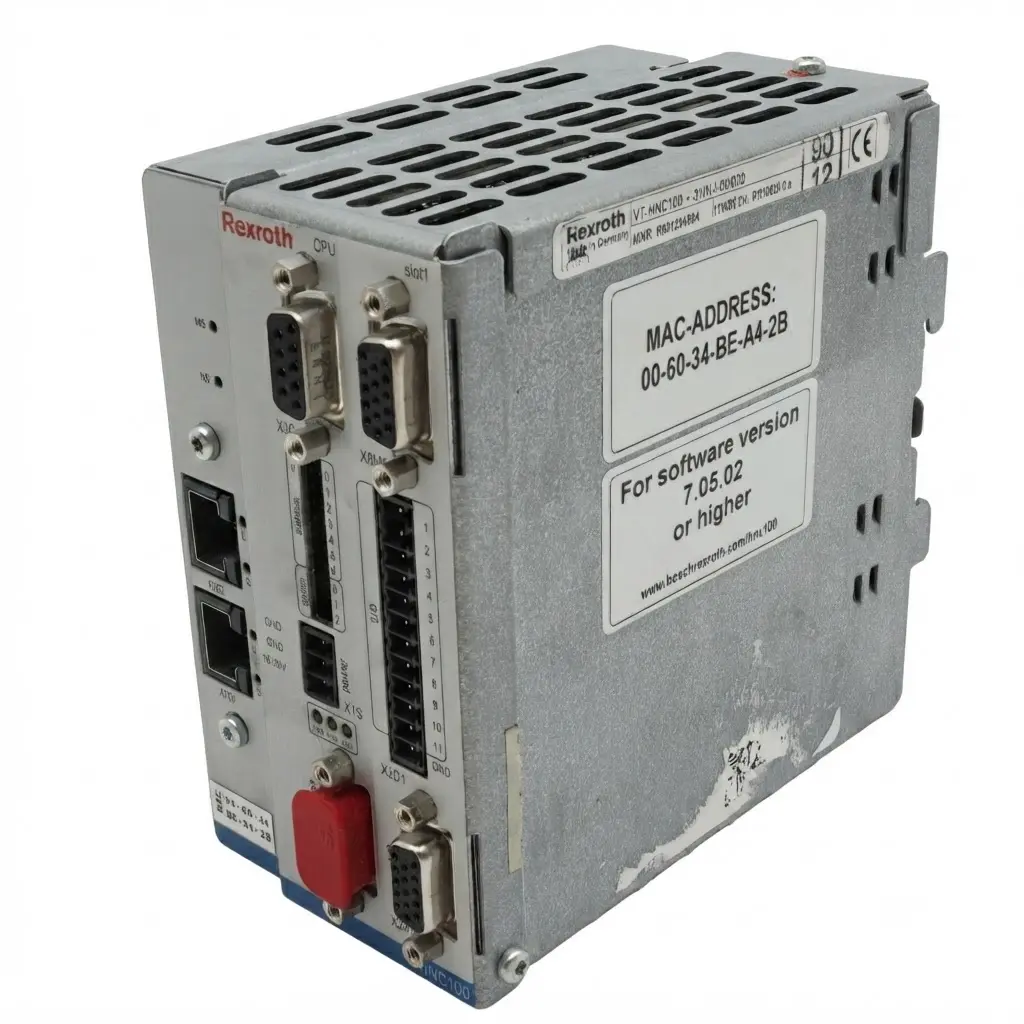

Controlador Digital de Eje Rexroth VT-HNC100-1-31/N-I-00/000 1 Eje
Producto: Controlador digital de eje (control NC para eje hidráulico)
Marca: Rexroth (Bosch Rexroth Indramat)
Modelo: VT-HNC100-1-31/N-I-00/000
Serie/Tipo: VT-HNC100, serie de componentes 3X (30 a 39) — versión CPU + 1 eje hidráulico
Decodificación del número de pedido:
VT-HNC100 = unidad serial
1 = versión para 1 eje hidráulico
31 = serie de componentes 3X
N = conexión de bus: PROFINET RT
I = transductor de posición: Incremental/SSI
00 = sin interfaz TCP/IP adicional (frente a opción E0)
000 = sin función de sincronización (frente a G02/G03/G04)
Características eléctricas:
Voltaje: 18 a 30 VDC (rizado residual < 1.5 Vpp)
Corriente: 1 a 4 A a 24 VDC
Tensión de referencia por electrónica de eje: +10 V ±25 mV (20 mA)
Características dependientes del tipo de producto:
Ejes controlados: 1 (CPU + electrónica de 1 eje)
Procesador: Power PC de 32 bits
Bus de comunicación: PROFINET RT (ciclo mínimo 2 ms; datos cíclicos máx. 992 bytes; 100 Mbit/s full-duplex)
Interfaz de servicio: RS232 (WIN-PED 6/7); TCP/IP solo disponible con opción de fitting E0
Entradas analógicas: 2 canales de voltaje diferencial (±12 V máx., ±10 V medibles, 200 kΩ ±5%, resolución 5 mV) + 2 canales de corriente (4-20 mA, resolución 5 µA)
Salidas analógicas: 2(1) canales; salida de voltaje ±10 V (máx. ±10.7 V), 10 mA máx., resolución 1.25 mV; salida de corriente 4-20 mA, resolución 0.625 µA
Entradas/salidas digitales: 11 por electrónica de eje, configurables por software (máx. 20 salidas digitales en total)
Transductor de posición soportado: Incremental (salida TTL, hasta 250 kHz) o SSI (código Gray, hasta 28 bits, RS485)
Software de programación: WIN-PED 7 (compatible con PROFINET RT)
Montaje: riel DIN (top hat rail) TH 35-7.5 o TH 35-15 según EN 60715
Grado de protección: IP20 (según EN 60529:1991)
Temperatura de operación: 0 a 50 °C
Temperatura de almacenamiento: -20 a 70 °C
Certificaciones: Conformidad CE según directiva EMC 2004/108/EC (normas EN 61000-6-2:2005 y EN 61000-6-3:2007)
Medidas (largo x ancho x alto): 120.7 mm x 118.2 mm x 67.5 mm
Peso (g): 819 g
Contenido: 1 pieza (incluye conectores de acoplamiento para X1S, X2D, X2A y X8M)
Hecho en: Alemania
